一、升沉补偿补的是波浪的垂向运动
升沉补偿（heave compensation）是抵消波浪引起的垂向上下运动的技术。船舶在海上随波浪做六个方向的运动，其中沿垂直方向的上下起伏叫”升沉”（heave）；升沉补偿就是让吊机的绞车或液压缸实时产生一个等幅反向的位移，把这部分垂向运动从被吊载荷或作业端上”减掉”，让它相对海床或目标尽量保持不动。
船舶在海上的运动有六个自由度，分两类——三个平移、三个旋转：
- 平移：纵荡（surge，前后）、横荡（sway，左右）、升沉（heave，上下）
- 旋转：横摇（roll）、纵摇（pitch）、艏摇（yaw）
升沉只是其中一个方向，但在吊装作业里它最关键。原因在机理：当船随波浪上下起伏，吊钩与海床（或被吊物）之间就产生垂向相对运动，钢丝绳被反复拉伸又松弛。轻则载荷上下晃动、对接困难；重则在绳子由松到紧的某一刻突然绷紧，产生冲击载荷（snap load），可能拉断钢丝绳或损坏结构和被吊物。
按国际工程界的定义，主动升沉补偿的目标是”让载荷相对海床保持不动”——补的不是船的运动本身，而是船与外部目标之间的相对运动。
正因为垂向相对运动对吊装稳定性影响最大，“升沉补偿”成了海工领域最常被单独拎出来讲的一个词。但要注意：补掉升沉，不等于补掉了波浪带来的全部运动。这正是下一节要说清的区别。
二、升沉补偿和波浪补偿不是一回事
升沉补偿和波浪补偿在中文里常被当成同义词，但在国际工程文献里是两个范围不同的概念。升沉补偿只针对一个自由度——垂向的上下起伏；波浪补偿（也叫运动补偿）针对的是船舶的全部六个自由度运动。
| 维度 | 升沉补偿 | 波浪补偿 / 运动补偿 |
|---|---|---|
| 补偿自由度 | 1（垂向 heave） | 最多 6（纵荡 / 横荡 / 升沉 / 横摇 / 纵摇 / 艏摇） |
| 补什么 | 上下相对运动 | 全向相对运动与姿态 |
| 典型设备 | 升沉补偿绞车 / 液压缸 | 六自由度并联平台 / 多轴补偿机构 |
| 典型场景 | 深水吊装、钻井隔水管、ROV 收放 | 登乘转运、甲板对接、吊装姿态保持 |
| 一句话 | 让载荷不”上下窜” | 让作业端在六个方向都”站稳” |
为什么这个区别在工程上要紧？因为补掉升沉，只解决了垂向一个方向的相对运动，另外五个方向——船还在前后纵荡、左右横荡、还在横摇纵摇艏摇——并没有被补偿。对纯吊装（载荷主要怕垂向窜动）来说，单补升沉往往够用；但对人员登乘、设备对接、甲板上要保持姿态的作业，剩下那五个自由度同样会让作业端晃动，这时只补升沉就不够了。
升沉补偿是波浪补偿的一个子集：补掉一个自由度，不等于补掉了波浪带来的全部六个自由度运动。
术语上还有一个常见混淆：市面上”运动补偿平台""波浪补偿装置""升沉补偿系统”经常混用，但它们的补偿范围可能完全不同。看一个补偿方案，先问清楚一句话——它到底补几个自由度。
三、为什么海上作业非补不可
波浪让船动，船一动，作业端和外部目标之间就有了相对运动——海上补偿要对付的，本质上是这个”相对运动”。它带来三类后果：
- 冲击载荷（snap load）：吊装时船随波浪上下，钢丝绳一松一紧。绳子由松到紧的瞬间，载荷的动量要被突然”接住”，张力会冲到平均值的好几倍，可能拉断钢丝绳或损坏被吊物。这是深水吊装最怕的失效模式。
- 无法对接 / 转运：人员要从晃动的运维船走到固定不动的风机塔，被吊设备要落到平台预定位置——只要作业端在动，对接窗口就很短、风险很高，甚至根本对不上。
- 共振放大：每套吊装—载荷—钢丝绳系统都有自己的固有频率。当波浪激励频率接近这个固有频率，载荷的摆动和绳子的张力波动会被放大，比单看波浪幅值严重得多。
补偿的价值，最终落在一个海工人最关心的指标上：作业窗口（workability）。同样一台设备，没有补偿可能只能在较低有义波高（Hs）下作业，加上主动补偿就能把可作业海况往上抬一两个等级——一年里能干活的天数因此明显增加。对按天计费的海上作业，这直接是钱。
四、被动、主动与半主动三种补偿
按”补偿的能量从哪来”，海上补偿分三种方式。
被动补偿（Passive, PHC）：核心是一个氮气蓄能器加液压缸，构成一根”气弹簧”。船往下沉，缸被压缩、气体储能；船往上抬，气体释放、缸伸出——靠气体的压缩膨胀被动吸收升沉，再用液压阻尼控制节奏。它不耗外部动力、没有传感器和控制系统、部件少、可靠性高；代价是响应有滞后、补偿精度有限。按国际厂商和学术资料的公开值，被动补偿效率多在 70%–90%。

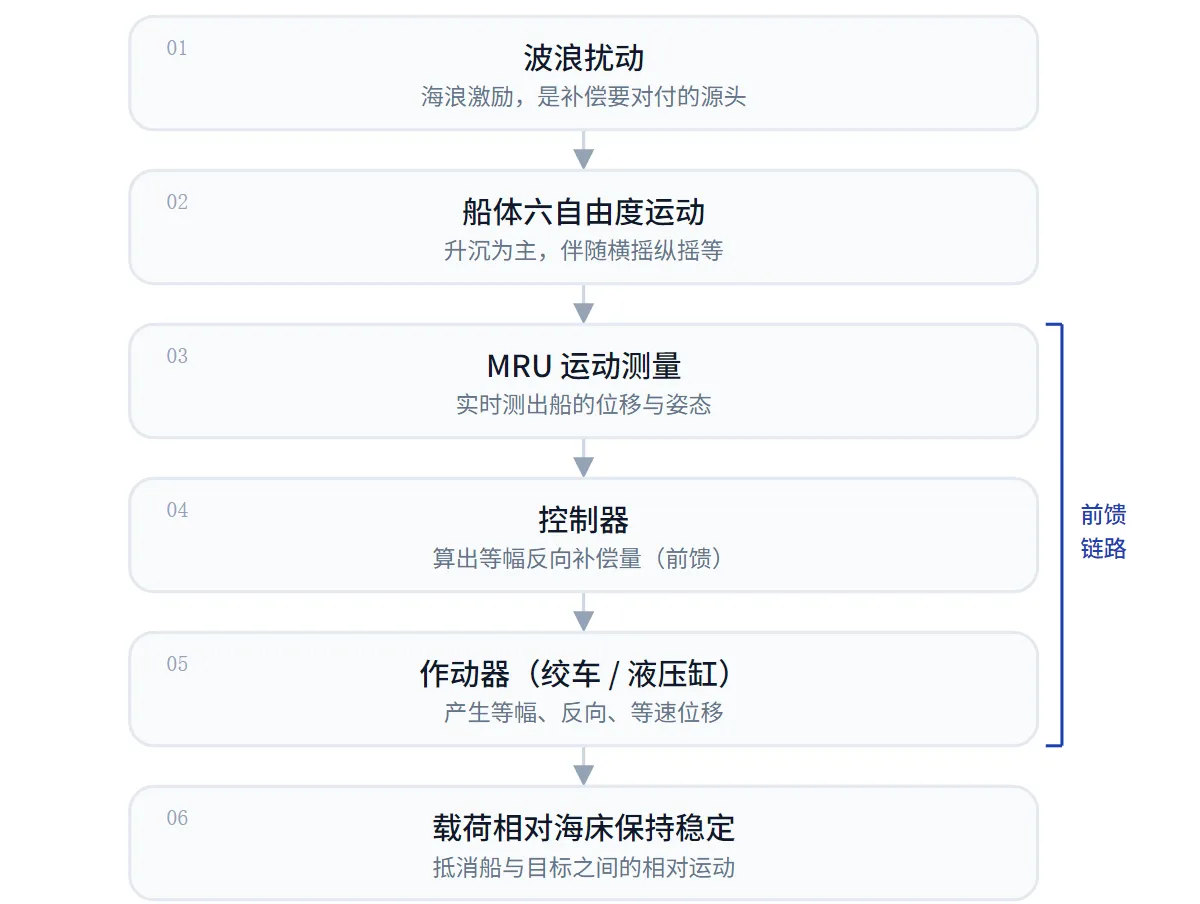

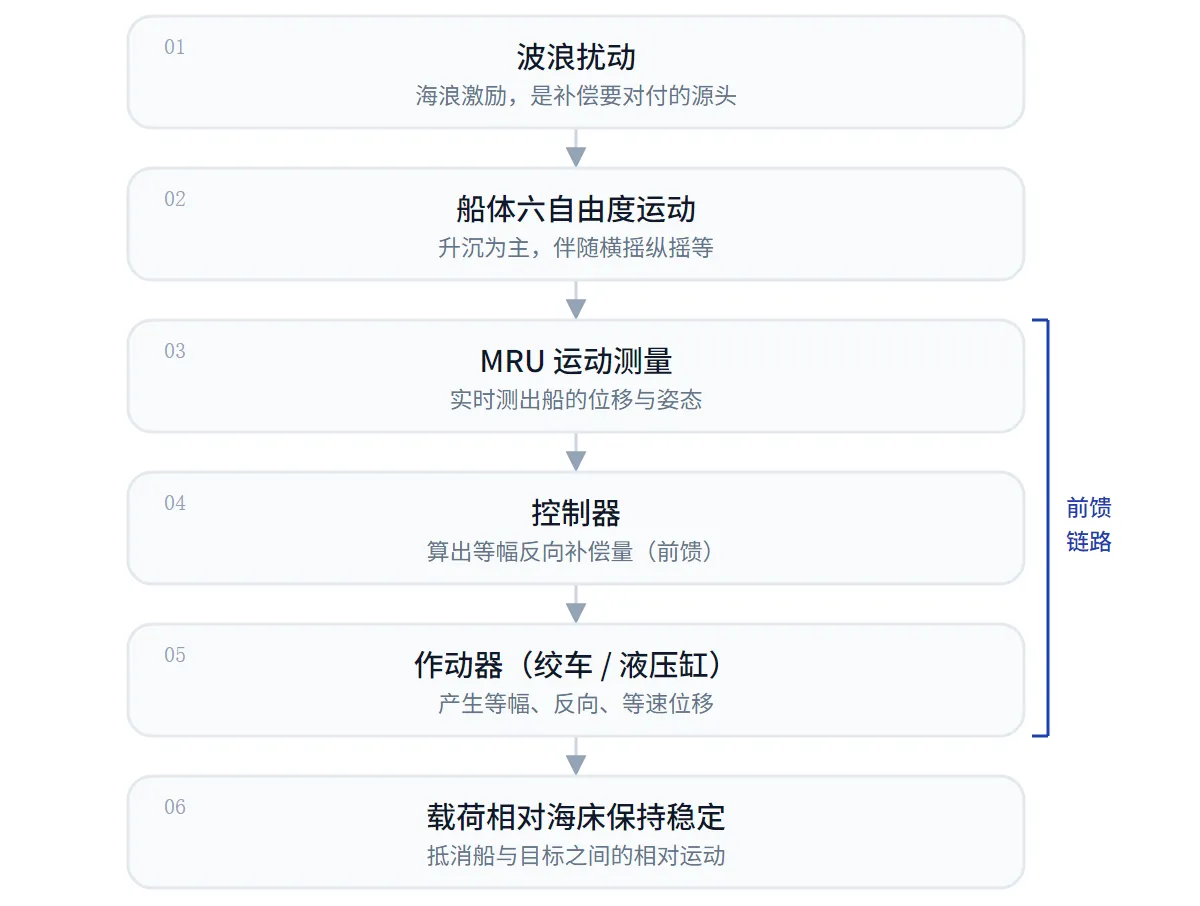

主动补偿（Active, AHC）：在船上装一个运动参考单元（MRU，Motion Reference Unit，比通用 IMU 多了船体运动解算）实时测量船的位移和姿态，控制系统据此驱动绞车或液压缸，产生一个等幅、等速、反向的运动，把船的升沉”抵消”掉。它精度高（公开值可达 90%–98%），能在更恶劣海况下精确作业；代价是持续耗能（公开资料里主动绞车的功率常在数百千瓦量级）、依赖电控、软件和动力供应。
主动补偿和被动补偿最本质的差别，在于有没有”测量—决策”这一环。被动补偿是机械顺应，船怎么动它就怎么让；主动补偿是先测后动，用 MRU 测出船的运动、算出该反向走多少，再驱动作动器去走——这一环叫前馈（feedforward），是主动补偿精度高的根本原因，也是它复杂、耗能的根本原因。
半主动补偿（Semi-active）：把前两者结合——蓄能器（被动部分）承担静态载荷和大部分储能，主动部分只做精细修正。这样既不用主动系统那么大的功率，又比纯被动精度高，是精度与能耗之间的折中。
| 方式 | 能量来源 | 补偿效率（公开值） | 是否需传感 + 控制 | 能耗 | 可靠性 | 典型用途 |
|---|---|---|---|---|---|---|
| 被动 PHC | 船的升沉运动（蓄能器储能） | 70%–90% | 否 | 几乎为零 | 高（部件少） | 钻井隔水管、一般吊装 |
| 主动 AHC | 外部动力（液压 / 电驱） | 90%–98% | 是（MRU + 控制） | 高（数百 kW 量级） | 依赖电控与动力 | 精密吊装、登乘、ROV |
| 半主动 | 蓄能器 + 外部动力 | 介于两者之间 | 是 | 中 | 中 | 兼顾精度与能耗的场景 |
五、补偿相对谁——参照系决定方案
讲到这里，要点出一个容易被忽略、却决定方案走向的问题：补偿是相对谁补的？ 同样叫”补偿”，参照系不同，方案完全不一样。
- 相对外部目标（海床、固定结构、被吊物）：让作业端在大地坐标系里保持不动。深水吊装要载荷相对海床稳，人员登乘要舷梯端相对风机稳，float-over 要被吊平台相对导管架稳——这类是补偿（compensation），目标是抵消船与外部目标之间的相对运动。
- 相对自身基座（保持水平 / 惯性稳定）：让载荷相对地平线或惯性空间保持姿态。船载天线、光电转台、雷达要在船摇晃时仍指向稳定、保持水平——这类是稳定（stabilization / 减摇），目标是抵消船自身的姿态扰动，而不关心相对某个外部目标。
这两者在中文里都被叫”波浪补偿”，但工程实现差别很大：参照系不同，传感方式不同（补偿要测船相对目标的运动，稳定主要测船自身姿态），补偿行程、控制目标和验收指标也都不同。
看一个海上补偿 / 稳定方案，第二句要问的是——补偿相对谁？相对外部目标是”补偿”，相对自身基座是”稳定”，两者的传感、行程和验收指标都不一样。
六、为什么登乘与甲板补偿要六自由度
前面说过，升沉绞车只能补垂向一个方向。可一旦作业从”吊一个载荷上下”变成”让人或设备在六个方向都站稳”，单自由度就不够了——这就是六自由度（Stewart）并联平台的用武之地。
登乘转运（walk-to-work）：运维人员要从随波浪做六自由度运动的船上，走到固定不动的风机塔或平台。舷梯的搭接端必须相对固定结构保持不动——不只是不上下窜（升沉），还不能跟着船前后纵荡、左右横荡、横摇纵摇艏摇。要把船的六个自由度运动全部从舷梯端”减掉”，补偿机构本身就得能在六个方向同时出力。国际上成熟的主动登乘舷梯，底座用的正是六自由度并联平台。
甲板补偿（motion-compensated deck）：把一块作业面或承载平台架在六自由度补偿机构上，让它在船摇晃时仍保持水平和定位，用于精密设备作业、被吊物落位过渡等。
为什么是六自由度并联（Stewart）结构，而不是别的？因为它六个方向同时可控、载荷路径短、并联刚度高、承载能力强——既要补全六个自由度，又要扛得住舷梯加人、或甲板加设备的载荷，并联平台在”全向补偿”和”承载刚度”之间的平衡最合适。这也是六自由度平台从模拟训练、振动试验延伸到海工补偿的内在原因：复现耦合运动和补偿耦合运动，用的是同一套机构能力，方向相反而已。
彦控的海工补偿产品正落在这一层：YK-WAVE 波浪补偿系列面向船载吊机、栈桥、登乘的主动稳定，YK-GANGWAY 主动登乘舷梯基于六自由度并联机构做姿态补偿——具体载荷、补偿行程和海况按项目确认。
升沉补偿是”补一个方向”，波浪补偿到登乘、甲板这一层是”补六个方向”——后者要的不是更强的绞车，而是一台能在六个自由度同时出力的并联平台。
七、选型七问与三条落地边界
把前面的原理收成一张可操作的选型清单。面对一个海上补偿需求，先问清楚这七件事：
- 补偿目标是什么：吊装载荷、人员登乘、甲板对接，还是船载设备稳定？——这决定参照系。
- 要补几个自由度：只怕垂向窜动（升沉补偿，1 DOF），还是要全向站稳（波浪 / 运动补偿，最多 6 DOF）？
- 相对谁补偿：相对海床 / 固定结构（补偿），还是相对自身基座保持水平（稳定）？
- 主动、被动还是半主动：精度优先（主动）、可靠与省能优先（被动），还是折中（半主动）？
- 载荷与行程：被吊物 / 人员 / 设备的重量，需要的补偿行程多大？
- 海况窗口：目标在多大有义波高（Hs）下作业、要把作业海况抬到哪个等级？
- 传感、接口与验收：用什么测运动（MRU）、控制接口怎么对接、补偿效果按什么指标验收？
几条落地边界要先讲清，免得期望错位：
- 补偿不是消除全部运动。再好的系统也有残余运动，公开的补偿效率（被动 70%–90%、主动 90%–98%）是范围值，实际效果取决于波浪谱、载荷和控制配置，要按项目确认。
- 平台额定载荷不是单缸推力乘腿数。六自由度补偿平台的可用载荷，是位姿和动态包络的函数——同样一台平台，行程越大、动态要求越高，可用载荷越低，不能用单根作动器的最大推力直接相乘估算。
- 方案按项目定。海况、载荷、参照系、接口和验收指标不同，配置就不同；选型边界以项目技术协议为准。
