六自由度运动平台原理详解

六自由度运动平台，也常被称为 Stewart 平台或 Gough-Stewart 并联平台，是由 6 条可伸缩支链共同驱动动平台的并联机构。它能同时控制 X/Y/Z 三个平移方向和滚转、俯仰、偏航三个旋转方向，因此常用于驾驶模拟、飞行模拟、振动试验、精密对接和多自由度运动仿真。

一、什么是六自由度运动平台

要理解这种平台，重点不是先记住“六个轴”，而是看它的结构关系：下平台固定，上平台作为动平台，六条支链长度同时变化，最终共同决定动平台的位置和姿态。它不是串联机械臂，也不是单轴振动台，而是一种并联运动机构。

更严谨的名称是 Gough-Stewart 平台。Stewart 1965 年发表的论文让这种机构进入飞行模拟领域，但更早的 Gough 轮胎测试机已经把“6 支支链并联承载一个平台”的思路用于复合载荷试验。也就是说，它不是先从娱乐体感设备发展出来的，而是从工程测试和运动模拟需求里长出来的机构。

六自由度平台解决的核心问题，不是“让平台动起来”，而是把一个刚体在空间中的 6 个自由度同时、可控地组织起来。

理解这类平台，可以先看三个层级：

这篇文章按这三个层级展开：先讲它的来历和自由度，再讲 6 支支链为什么能控制空间刚体，最后讲控制系统为什么决定平台能不能真正用于驾驶模拟、振动试验、海工补偿和文旅娱乐。

二、为什么更准确叫 Gough-Stewart 平台

很多人把这种机构直接叫 Stewart 平台，这个说法没有错，但不完整。更准确的名称是 Gough-Stewart 平台，因为它的工程源头、论文传播和商业化应用并不是同一个时间点完成的。

这段历史的价值，不只是纠正名字。它说明六自由度平台从一开始就服务于“复合载荷”和“真实运动复现”两类问题：Gough 用它做轮胎测试，Stewart 用它讨论飞行模拟，Cappel 推动它进入商用模拟器。今天它继续用于振动试验、驾驶 / 飞行模拟、海工补偿和动感体验，本质上还是在解决同一类问题。

因此，本文后面讨论“为什么是 6 支腿”“为什么并联结构刚度高”，不是在讲一个抽象几何机构，而是在解释一个已经被工程应用反复验证的设计取舍。

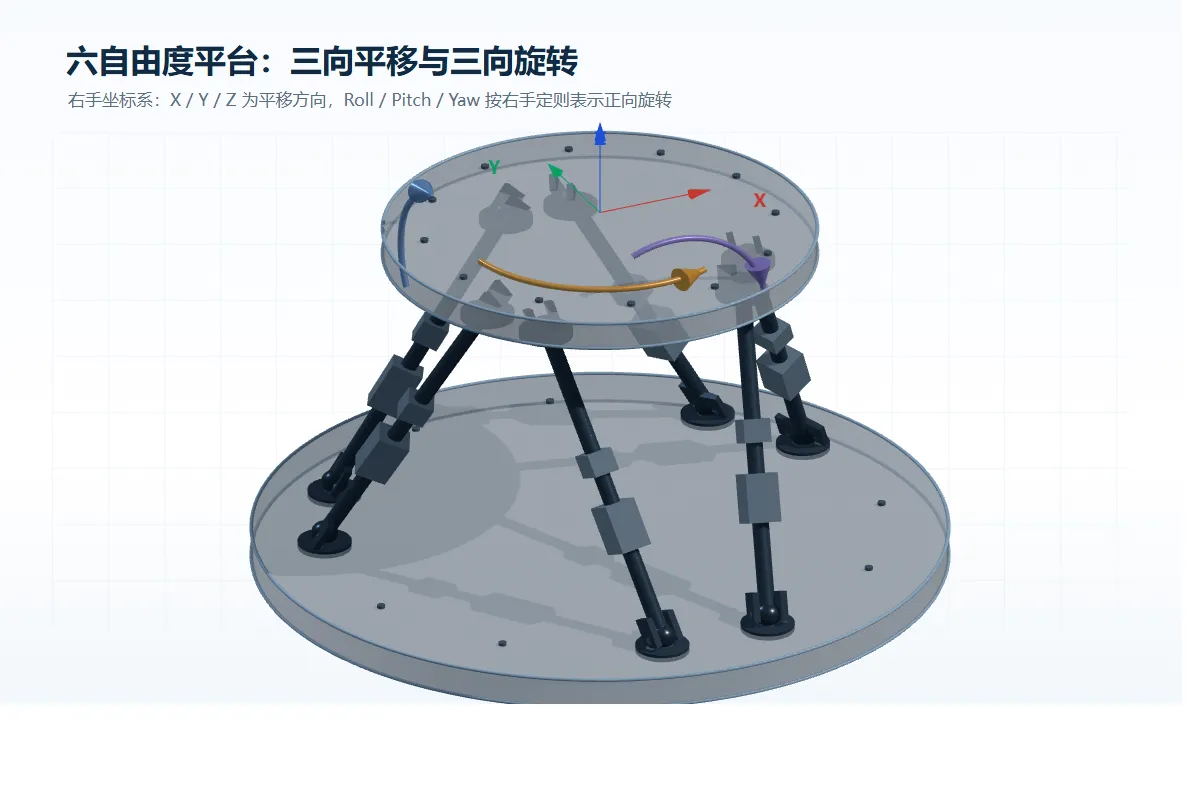

三、六个自由度分别是什么

一个刚体在三维空间中，最多需要 6 个独立变量来描述它的位置和姿态：3 个方向的平移，加上 3 个方向的旋转。六自由度平台要控制的，正是这 6 个变量。

平移决定“平台到哪里”，旋转决定“平台朝向哪里”。如果只做升降，那只是一个自由度；如果只做俯仰和滚转，那也只是两个旋转自由度。真正的六自由度运动，是位置和姿态同时变化。

真实世界里的运动很少只发生在一个方向。汽车驶过减速带，并不是单纯升降，而是升降、俯仰、滚转同时出现；船舶在海浪中也不是单独摇摆，而是多个方向持续耦合。六自由度平台的价值，正是把这些耦合运动放到一个可控的机械系统里复现出来。

这也是为什么很多项目不能只问“能升降多少”。对驾驶模拟来说，俯仰和滚转会影响加减速、转弯和路感；对振动试验来说，小幅高频的多方向输入可能比大行程更重要；对海工补偿来说，平台需要跟随或抵消的往往是完整姿态，而不是某一个轴。

四、为什么通常用 6 支支链

经典 Gough-Stewart 平台通常使用 6 支可伸缩支链。直觉上可以这样理解：动平台有 6 个自由度，要把它的位置和姿态完全控制住，系统需要足够的独立约束；每支可伸缩支链在两个铰点之间形成一条长度约束，6 支支链正好对应一组可以控制空间刚体的基本约束。

这并不是说“只有 6 支腿才叫六自由度机构”，工程上也存在冗余驱动、特殊构型和多支链平台。但在最经典、最常见的 Stewart 构型里，6 支支链提供了结构、控制和工程实现之间的平衡：少了通常无法完整控制 6 个自由度，多了就要处理冗余约束、内力分配和同步控制问题。

6 支支链的价值，不只是“数量刚好”，而是在刚体控制、结构刚度和工程复杂度之间取得了常用平衡。

支链越多，并不自动意味着平台越好。多支链可以在某些项目里提高承载、扩展构型或增加安全余量，但也会让机械装配、控制分配和故障诊断更复杂。对多数运动模拟和试验平台来说，经典 6 支链结构已经足以覆盖主要需求。

五、并联结构为什么刚度高

同样都能实现空间运动，串联机械臂和并联六自由度平台的结构逻辑完全不同。机械臂把多个关节首尾相接，优点是工作空间大、可达范围广；六自由度平台把多支支链同时连到一个动平台，优点是载荷路径短、闭环约束强，更适合承载、姿态模拟和试验输入。

关键差异在于载荷路径。串联机械臂像一条从底座伸出去的链条，末端负载会沿每个关节逐级传递；并联平台则像一个闭环支撑结构，动平台上的载荷被分配到多支支链，再回到定平台和基础上。对同样的负载和姿态扰动，闭环结构通常更容易获得高刚度。

这也是六自由度平台常用于振动试验、精密姿态控制和模拟训练的原因：这些场景不一定需要很大的工作空间，但需要平台在有限空间内稳定、重复、可控地输出运动。反过来，如果项目需要大范围抓取、绕开障碍物或复杂路径操作，串联机械臂反而更合适。

所以并联平台和机械臂不是谁替代谁，而是面向不同任务。六自由度平台真正擅长的，是在有限工作空间内，把一个承载平台的六个自由度做得稳定、同步、可重复。

六、从目标位姿到杆长

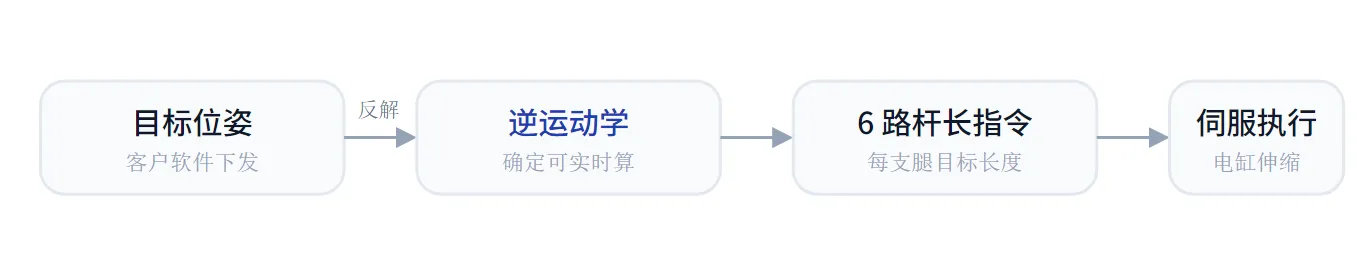

客户软件通常关心的是“平台要到什么位置和姿态”：比如向前俯仰多少、向左滚转多少、升降多少。平台本体真正执行的，却是 6 支电缸各自伸到什么长度。把目标位姿转换成 6 路杆长指令，就是六自由度平台控制链路里的核心翻译。

可以把它分成两类问题：

对并联平台来说，逆运动学相对直接：目标姿态确定后，每支支链上下两个铰点的空间位置也随之确定，两点之间的距离就是该支电缸的目标长度。正运动学则更复杂，因为要从 6 个长度反推出平台位姿，通常没有同样直观的解析路径。

因此，六自由度平台的客户接口通常围绕位姿、轨迹、动作模式和状态反馈组织。控制器内部再完成运动学计算、限位判断、伺服同步和安全保护。这样客户不需要直接处理底层支链长度，也不需要关心内部伺服总线。

反解的闭式解与正解的数值迭代

这一小节比全文其余部分深一层，只讨论两类运动学问题的数学结构，跳过不影响后续阅读。

设动平台位姿由位置向量 $\mathbf{p}$ 和姿态旋转矩阵 $\mathbf{R}$ 描述，第 $i$ 支支链的上铰点在动平台坐标系中的位置为 $\mathbf{a}_i$、下铰点在基座坐标系中的位置为 $\mathbf{b}_i$。上铰点变换到基座系是 $\mathbf{p} + \mathbf{R}\,\mathbf{a}_i$，支链长度就是上下铰点之间的距离：

这就是反解的全部：给定位姿，六个杆长各自独立地按上式直接算出——一次旋转变换、一次向量加减、一次取模，没有迭代、没有多解。这种闭式结构正好与串联机构相反：串联机械臂的正解是直接计算、反解要解非线性方程，Gough-Stewart 平台的反解是直接计算、正解才是难题。控制器能以很高的更新率把位姿指令实时翻译成杆长，数学上靠的就是这个闭式解。

正解把同一组方程反过来用：已知六个杆长 $L_i$，解出位姿 $(\mathbf{p}, \mathbf{R})$。上式随之变成六个耦合的非线性方程、六个未知量（位置 3 个、姿态 3 个）的方程组，消元后归结为高次多项式问题。一般几何构型的 Gough-Stewart 平台，正解在复数域内最多有 40 组解——Raghavan 1993 年证明了这一上界，Husty 1996 年给出了 40 次单变量多项式的构造——其中可能有多组同时是物理上可装配的位形。仅凭六个杆长，不足以唯一确定平台在哪。

工程实现不需要求出全部解。平台运动是连续的，上一控制周期的位姿就是当前时刻的良好初值，用 Newton-Raphson 一类局部迭代（$\mathbf{x}_{k+1}=\mathbf{x}_k-\mathbf{J}^{-1}\mathbf{f}(\mathbf{x}_k)$）几步内即可收敛到与运动历史连续的那一组解。这也解释了两类问题在控制链路里的分工：反解位于实时指令主链路，正解在状态估计、校验和诊断中按需运行。

七、控制系统的角色

机械结构决定平台有没有能力完成六自由度运动，控制系统决定这些运动能不能安全、平顺、可重复地交付给项目。对客户来说，平台不是“能动”就够了，还要能接入系统、保护人员和设备、按验收动作稳定运行。

六自由度平台的最终体验，往往不是由单个机械参数决定，而是由机械结构、控制策略、接口联调和现场调试共同决定。

这也是为什么同样是 Stewart 结构，不同项目的交付重点会差很多。驾驶模拟更看重体感线索和视景同步；振动试验更看重重复性、谱导入和数据闭环；文旅娱乐更看重安全边界、运营维护和内容同步；教学科研则更看重开放接口和可解释性。

因此，评价一台六自由度平台，不能只看支链数量、最大载荷或最大行程。更实际的问题是：它能不能稳定回到基准、能不能接入你的上位机、能不能按你的验收脚本重复运行、异常时能不能进入安全状态。机构是骨架，控制系统才让它变成可交付设备。

八、哪些项目适合六自由度平台

六自由度平台适合的，不是所有“需要动”的项目，而是那些需要同时控制位置、姿态、体感或试验输入的项目。判断是否适合，可以先看任务是不是天然包含多方向耦合运动。

如果项目只需要单一升降、简单摆动或局部动作，六自由度平台未必是最合适的方案。反过来，如果项目需要同时处理载荷、重心、姿态、接口和安全边界，就应该按六自由度平台思路评估。

彦控当前产品按载荷级别和应用组织：单机标准型号覆盖 50 KG-10 t，大负载定制已交付 15 t，多机同步组阵按 40 t 级项目评估。具体配置仍要按载荷、重心、运动幅度、接口和现场条件确认，可从 六自由度平台选型指南 或 产品中心 继续收敛。

参考资料

• D. Stewart, A Platform with Six Degrees of Freedom, Proceedings of the Institution of Mechanical Engineers, 1965.
• Ilian A. Bonev, The True Origins of Parallel Robots, ParalleMIC.
• M. Raghavan, The Stewart Platform of General Geometry Has 40 Configurations, ASME Journal of Mechanical Design, 1993.
• M. L. Husty, An Algorithm for Solving the Direct Kinematics of General Stewart-Gough Platforms, Mechanism and Machine Theory, 1996.
