六自由度精密定位平台原理详解

六自由度精密定位平台是用 Stewart 并联机构做精密调姿与对准的定位设备：六支作动器共同支撑一个台面，把载荷沿三个平移、三个旋转方向精确摆到目标位姿，并稳定保持。它和驾驶模拟、振动试验里那台”会动”的六自由度平台机构同源，目标却相反——不追求动起来多快，而追求摆到位多准。行业里这类设备也叫六维调整架、精密定位工作台，国际上通称 Hexapod 定位系统。

一、精密定位任务的特征与典型应用

同一套 Stewart 并联机构，服务着两类目标相反的任务。一类是动态复现：生成或复现运动，让人训练、让产品受试——驾驶模拟、振动台、波浪补偿都在这一类。另一类是精密定位：光学镜组要对准光轴、天线要修正指向、望远镜部件要调整位姿、大型部件要精确对接——载荷不需要持续运动，需要的是六个自由度联动微调，然后停住不动。国际主要厂商的产品线也按这两类组织：运动模拟（motion simulation）与精密定位（precision positioning）各成一栏。

这一侧最著名的应用在太空。韦布空间望远镜（JWST）的副镜由六支线性作动器组成的并联机构做六自由度调整，其低温作动器在 20 mm 行程内具备优于 10 nm 的运动精度；18 片主镜同样每片由六作动器并联机构控制六个自由度（横移、俯仰、倾斜、活塞、旋转）。整个望远镜的在轨光学对准，就建立在这些并联调整机构之上。

韦布望远镜的副镜和 18 片主镜，每一片都由六作动器并联机构做六自由度调整——低温作动器在 20 mm 行程内运动精度优于 10 nm。把载荷精确摆到位并保持，是并联机构在复现运动之外的另一类核心任务。

地面上的谱系同样清楚：光学与光子器件装调、半导体设备部件对准、同步辐射束线的样品调姿、射电天线的副面调整、大科学装置的大部件安装对接。这些任务的共同点是：调整量不大（毫米到厘米级行程）、自由度要求全（六个方向都可能要动）、精度要求高、调好之后要稳定保持。

二、并联结构与堆叠位移台的误差与承载对比

实现六自由度调整的传统做法是堆叠：三个直线位移台叠三个转台，一层管一个自由度。自由度少、载荷轻时这是成熟经济的方案；但载荷加重、自由度用满之后，串联堆叠的三个结构性问题开始显现。

承载：堆叠结构里，最底层的位移台要驮着上面全部五层的重量和力矩，越往上误差越被放大，整摞结构的刚度由最弱一层决定。并联结构里六支作动器共同承载同一个台面，载荷路径短，运动质量只有台面和载荷本身。

误差累积：串联结构的定位误差逐层叠加——每一层的导轨直线度、轴承跳动、安装偏差都会传递给上层，六层累积下来的合成误差远大于单层。并联结构没有累积链条，台面位姿由六支作动器长度共同决定。

运动电缆：堆叠结构的上层电机和传感器电缆要随下层运动拖动，电缆的拖拽力本身就是一个随位置变化的扰动源，也是长期可靠性隐患。并联平台的全部作动器安装在固定底座上，电缆不动。

这个对比也给出选型分界：需要的自由度少（一两个方向）、载荷几公斤、行程毫米级，堆叠更简单便宜；六个自由度要联动、载荷几十公斤以上、或旋转中心必须落到载荷的特定点上，并联平台的结构优势开始兑现。

三、可编程旋转中心的对准价值

并联平台对精密对准最独特的贡献，是旋转中心由软件定义。

堆叠方案里，旋转由转台完成，旋转中心被转台轴承的机械位置锁死。而对准任务关心的旋转中心几乎从不在轴承上——光学装调要绕镜片光心转，天线对准要绕相位中心转。旋转中心与关键点不重合时，每转一个角度，关键点都会附带一段平移偏移，操作者必须旋转、平移补偿、再测量、再旋转，迭代收敛。

并联平台的台面位姿由六支作动器长度解算而来，旋转中心只是运动学解算中的一个参数——设在台面上方的镜片光心、设在载荷内部某点、甚至设在平台外部，都只是改一组坐标。绕设定点旋转时，解算保证该点平移为零，角度调整和位置调整解耦，对准过程从迭代逼近变成一步到位。

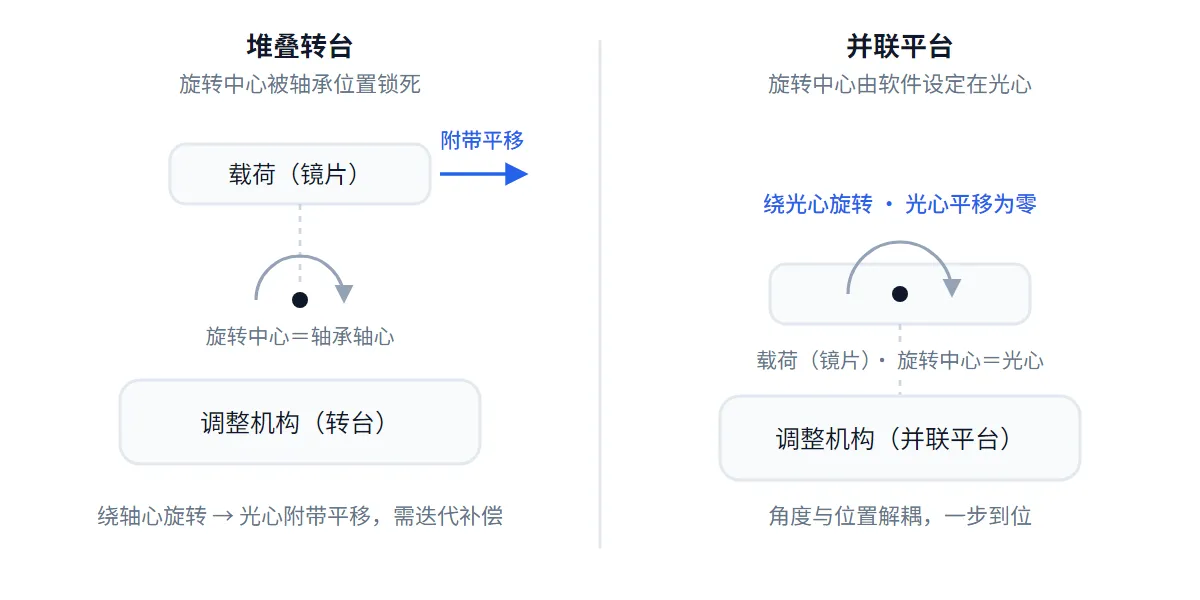

堆叠转台的旋转中心被轴承机械位置锁死，绕它转、光心就跟着平移；并联平台的旋转中心是软件参数，直接设在光心上——角度与位置解耦，是并联结构对精密对准最独特的贡献。

四、定位平台与运动模拟平台的配置差异

同为 Stewart 并联机构，精密定位平台和运动模拟平台在采购里经常被混为一谈——机构确实同源，但两者的配置取向相反，同一载荷下不能互换选型。

差异的根源在目标函数。运动模拟平台的目标是动态：带宽、加速度、连续轨迹的跟踪能力，为此电动缸选大导程丝杆换速度、减速比小、控制策略向响应优化。精密定位平台的目标是静态与准静态：最小步距、到位精度、位置保持的刚度和抗漂移能力，为此选小导程丝杆、大减速比、高分辨率反馈，控制策略向稳态精度和抑制超调优化。

这解释了采购里一个常见的失望：拿一台按模拟工况配置的平台去做精密对准，标称载荷完全够，分辨率和保持稳定性却达不到——不是平台质量问题，是配置取向问题。反过来，按定位取向配置的平台去跑高动态轨迹同样吃力。选型时先说清用途是”动”还是”摆”，型号和配置才会向正确的方向收敛。

需要划清的另一条边界在量级上：纳米级的小载荷光学微动定位（压电驱动、行程微米到毫米级）是另一类专用微动产品。电动伺服并联平台的位置在中大载荷的精密调姿——被调部件从几十公斤到吨级、行程毫米到百毫米级的区间。

五、精密定位与主动隔振的关系

精密定位需求常和隔振需求一起出现——载荷既要摆得准，也怕地基振动。两者经常被混成一件事提出，但机构和控制策略并不相同，宜分开评估。

调姿解决”摆到哪、保持住”：作动器把载荷移到目标位姿并锁定，对抗的是重力、装配应力和缓慢漂移。隔振解决”外部振动别传进来”：在载荷与地基之间构造一个传递率尽量低的支撑，对抗的是持续的宽频扰动。

隔振本身分两条路线。被动隔振（气浮平台、弹簧阻尼）靠低刚度支撑加阻尼把中高频扰动滤掉，结构简单、无需供能，是精密实验室的默认选择；它的弱项在低频——隔振支撑自身的固有频率附近反而放大。主动隔振用传感器实时测量振动、作动器反向抵消，能压被动方案够不着的低频段，代价是系统复杂度和持续供能。这套”感知—反向抵消”的逻辑与波浪补偿、视轴稳定同源，只是量级从米级换到了微米级。

工程判断次序是：先拿到基座振动谱实测数据，再看载荷的敏感频段和方向。扰动集中在中高频，被动隔振加精密调姿即可；低频扰动突出、或载荷在特定方向特别敏感，再评估主动方案。没有振动谱就先谈主动隔振，方案无从设计，报价也无从比较。

六、选型清单

把前面的原理收成采购前要问清的清单：

1. 用途是”动”还是”摆”：动态复现（模拟取向）还是精密调姿（定位取向）？——决定整台设备的配置方向，不能事后切换。
2. 载荷与量级：被调部件的重量、重心、安装接口；几十公斤到吨级是电动伺服并联平台的区间，纳米级小载荷微动是另一类产品。
3. 自由度与行程：六个方向各需要多大调整范围、最小步距多少。
4. 旋转中心在哪：需不需要把旋转中心设在光心、相位中心或某个工装点。
5. 精度指标分开定义：定位精度、重复定位精度、分辨率、保持稳定性是四个不同指标，绑定载荷与测量手段后才可验收——指标框架见六自由度平台精度指标详解。
6. 反馈与闭环：用平台自身反馈，还是接激光跟踪仪、自准直仪等外部测量做闭环迭代。
7. 隔振需求单列：有隔振需求先提供基座振动谱，被动够不够用由数据决定，不与调姿指标混写。

方案层面的承接：光学对准、天线指向、大件调姿和主动隔振的方案边界、推荐型号与配置路径，见六自由度精密定位平台与主动隔振方案。

延伸阅读

• 六自由度精密定位平台与主动隔振方案 —— 方向方案页：应用场景、推荐型号与配置边界
• 六自由度平台精度指标详解 —— 定位、重复、分辨率、动态四个正交指标，为什么精度必须绑定工况
• 六自由度运动平台原理详解 —— Stewart 并联机构为什么能同时控制六个自由度
