六自由度振动台是用 Stewart 并联机构做多轴振动试验的设备：六支作动器共同驱动一块试验台面，在三个平移、三个旋转全部六个自由度上同时输出受控振动。国际振动试验行业对它有一个通名——MAST（Multi-Axial Simulation Table，多轴模拟振动台）。它不是单轴振动台的放大版，而是另一类试验能力：把试车场、运输途中实测到的多方向耦合振动，搬进实验室按时域复现。
一、MAST 的结构与概念来源
MAST 的典型结构是一台六自由度并联平台，上面装一块经过动力学设计的低共振台面。并联机构负责六个自由度的运动输出，低共振台面保证在工作频段内台面自身不产生干扰试验的弹性模态。试件通过夹具安装在台面上，加速度传感器布在台面与试件上构成控制与测量闭环。
这个概念由国际厂商在汽车耐久试验领域确立：路面激励天然是多方向耦合的，整车厂需要把试车场采集的道路载荷数据在实验室里复现，对电池包、车载电子、内饰件、座椅等做振动与耐久验证。液压驱动的大型 MAST 公开值可承载至百吨级、频段多在 0.1–120 Hz，面向电池测试的高频机型可到约 200 Hz。
MAST＝六自由度并联平台＋低共振试验台面：在全部六个自由度上同时复现实测振动，是”多轴模拟振动台”这一国际品类的标准形态。
二、单轴电磁台与多轴振动台的分工
中文语境里”振动台”最常指单轴电磁振动台（电动振动台），这造成一个常见误解：把六自由度振动台当成它的竞争替代。两者实际是频段与任务的分工，多数完整的试验室两类都配。
单轴电磁台的优势在高频：可用频段通常覆盖 5–2000 Hz 甚至更高，做标准规定的正弦扫频、随机振动和冲击试验成熟高效，配水平滑台可分别覆盖三个方向。它服务的是”按标准筛选”：GB/T 2423、IEC 60068 等环境试验标准规定的量级与谱形，逐个方向施加。
六自由度振动台工作在中低频段，做的是电磁台在原理上做不了的事：六个方向同时激振、按实测数据做时域复现。路面激励、运输振动、舰船与轨道环境的能量主要集中在这一频段，且天然多向耦合。
| 维度 | 单轴电磁振动台 | 六自由度振动台（MAST） |
|---|---|---|
| 可用频段 | 约 5–2000 Hz 以上 | 液压公开值多在 0.1–120 Hz，高频机型约 200 Hz |
| 激励维度 | 单轴（配滑台逐向覆盖三向） | 六自由度同时激振 |
| 典型输入 | 标准正弦 / 随机 / 冲击谱 | 实测道路谱、运输谱的时域复现 |
| 试验目的 | 按标准筛选与鉴定 | 复现真实服役工况做耐久与性能验证 |
| 交叉轴耦合 | 顺序施加，无法复现 | 同时施加，直接复现 |
| 典型对象 | 元器件、小总成的环境筛选 | 电池包、车载系统、整机的多轴耐久 |
单轴电磁台与六自由度振动台不是替代关系：前者负责高频段按标准筛选，后者负责中低频段六向耦合工况的时域复现——试验目的决定用哪类台。
三、顺序单轴试验丢掉的交叉轴耦合
多轴试验方法存在的根本理由，是交叉轴耦合：真实环境里各方向振动同时发生、相互作用，一个方向的激励会改变结构在另一个方向的响应。
顺序单轴试验把三个方向拆开逐一施加，每次只考核一个方向的响应，方向之间的相互作用被整体丢弃。后果是可预期的：依赖多向载荷同时作用才出现的失效模式——连接件的微动与松脱、支架在组合应力下的疲劳、线束与接插件在复合运动下的磨损——在单轴流程里可能永远不被触发。逐个方向都通过，不等于合在一起也通过。
这不是理论洁癖，而是耐久试验的工程共识：试验的价值取决于它与真实载荷环境的接近程度。当考核对象的服役环境本身是多向耦合的（车辆、运输、舰船、轨道），单轴筛选合格只是必要条件，多轴复现才更接近充分。
四、道路谱时域再现的控制闭环
把一条实测的多轴时域数据在台面上”放出来”，不是把数据当指令直接下发那么简单。台面、夹具、试件构成一个有自身动力学特性的系统：同样的驱动信号，经过这个系统会被放大、衰减和相位扭曲，直接播放的结果与目标相去甚远。

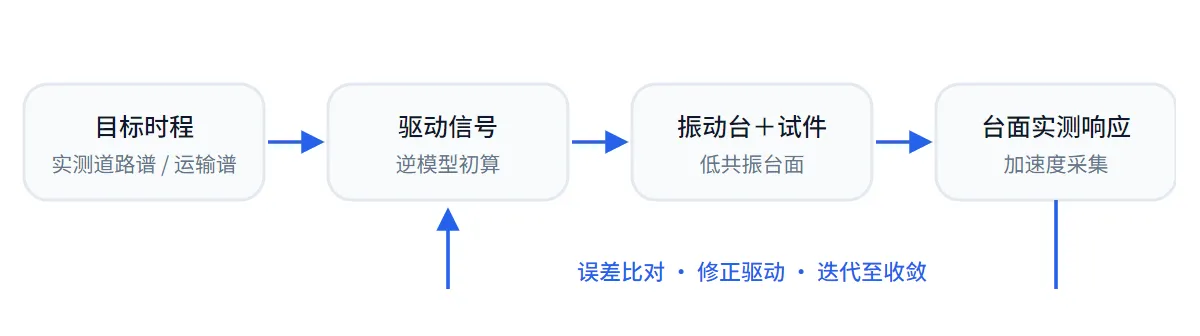

工程解法是辨识加迭代的闭环：
- 系统辨识：以宽频激励测出从驱动信号到台面响应的频响特性；
- 逆模型初算：用频响的逆模型从目标时程反算出第一版驱动信号；
- 播放与比对：执行驱动，采集台面实测响应，与目标时程比较误差；
- 迭代修正：按误差修正驱动信号，重新播放——通常数轮迭代后实测响应收敛到目标精度，随后进入正式试验。
这套方法不限于道路谱。地震波再现、海况复现用的是同一个控制框架，差别只在目标数据的频段与幅值——地震模拟振动台和海浪模拟本质上是同一类波形复现问题。电池包试验为什么从单轴走向多轴时域复现，展开见电池包振动测试与六自由度振动台。
五、液压与电动的工程实现
六自由度振动台有两条驱动路线，对应不同的载荷与频段区间。
液压 MAST：大流量液压作动器提供大推力与大行程，公开值载荷可至百吨级,是整车级、大结构试验的成熟路线；代价是液压站、油路基础设施和相应的维护体系。国际厂商的整车 NVH 与耐久试验系统多在这一路线。
电动伺服六自由度平台：伺服电机加滚珠丝杆驱动，覆盖中小载荷段。优势在部署与运行：无液压站、无油污染，实验室条件要求低，波形复现的可重复性好，接口开放便于接入数据采集与试验管理系统。彦控的平台按载荷级别组织，单机标准载荷 50 KG 至 10 吨，多机同步组阵按 40 吨级项目评估——多台平台同步驱动一个大试件，是电动路线向上扩展载荷的工程方式。
两条路线的选择逻辑与地震模拟一致：先定试件量级与目标频段，再选驱动路线。中小载荷、中低频时域复现，电动路线的综合成本明显更低；超大载荷或更高频段需求，进入液压或专用设备评估。
六、选型清单
采购六自由度振动台前，按顺序确认：
- 试验目的：按标准筛选（可能单轴电磁台更合适）还是复现实测工况（多轴台的领域）？
- 目标数据：道路谱、运输谱还是标准谱？频段范围与幅值包络是多少？——台的频段、行程、加速度由此倒推。
- 试件参数：重量、尺寸、重心、安装接口；决定台面尺寸、载荷与夹具设计。
- 方向数：需要几个自由度同时激振？三向平动够，还是要含转动的完整六自由度？
- 控制与数据：是否需要时域复现迭代、反应谱校验、多点控制？采集通道数与试验管理软件如何对接？
- 驱动路线：按载荷与频段选电动或液压；电动路线确认供电与安装条件即可，无需液压基础设施。
- 验收方式：波形复现精度按什么误差指标、在什么载荷状态下验收——绑定试件与工况，写进技术协议。
方案层面的承接与推荐配置见振动试验方案页；多机同步组阵的形态见多机同步振动台产品页。
