地震模拟振动台是把地震动的加速度时程在台面上复现出来的试验设备：以真实地震记录或人工合成波为输入，控制系统驱动作动器让台面按该时程运动，放在台面上的试件就经历了一次可重复、可测量的模拟地震。在中文搜索里查这个词，前排几乎全是高校结构实验室的大型设施介绍——但多数采购需求并不在那个量级。分清自己的试验对象属于哪一段，是这个领域选型的第一步，也是最容易走错的一步。
一、地震模拟的技术本质是加速度时程再现
地震对结构和设备的作用，工程上用地面运动的加速度时程描述——一条以毫秒级采样记录的加速度随时间变化曲线，如 El Centro、Taft 等经典地震记录，或按目标反应谱人工合成的波形。地震模拟振动台的任务，就是让台面运动尽可能逼近这条给定的时程。
控制上这属于波形复现问题：台面-试件系统有自己的动力学特性，直接把目标波形当指令下发，实测响应会失真；需要通过系统辨识和迭代修正，让台面实测加速度逼近目标时程。这套技术与汽车行业的道路谱再现同源——都是”给定实测谱，在台上复现”，差别在频段与幅值：地震动能量集中在 0.1–50 Hz 的低频段，位移需求比路谱试验更大。
一个常被忽略的取舍是方向数。地震动本身包含三个平动分量，多数鉴定标准只要求复现其中一到三个；摇摆（转动）分量在多数试验里不做要求，但对高柔、带倾覆风险的试件和追求完整再现的研究项目有意义。方向数直接决定台的构型与造价，按标准和再现目标取舍，不是越多越好。

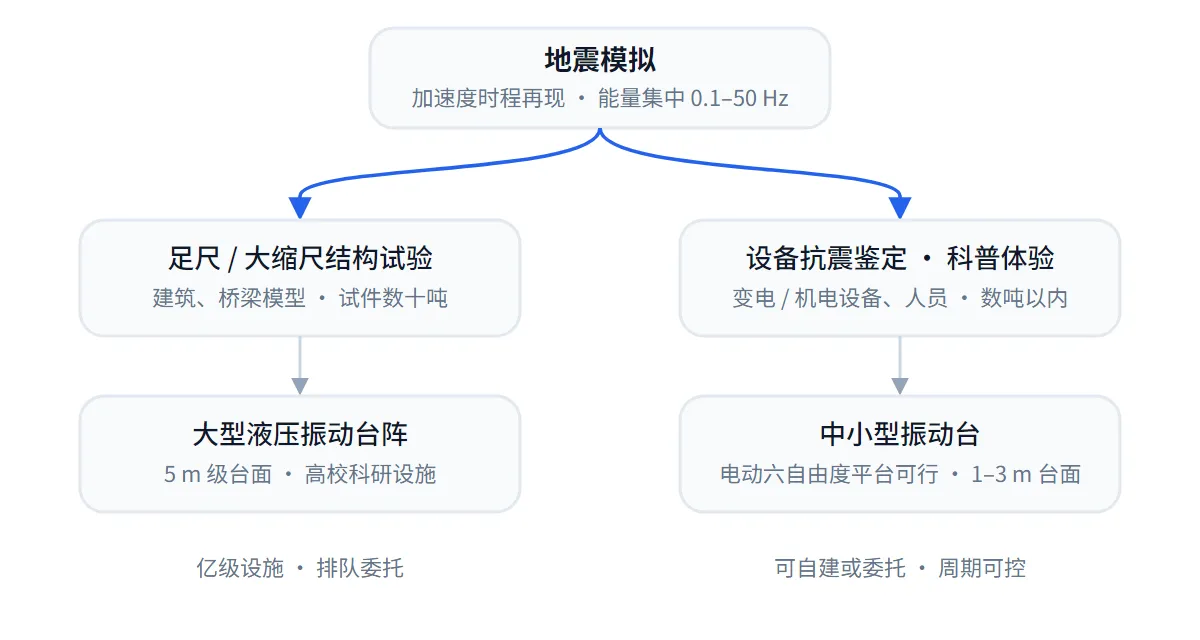

二、结构试验与设备鉴定是两个量级
“地震模拟振动台”这一个词下面，实际是两类差距悬殊的设施。
足尺与大缩尺结构试验：试验对象是建筑、桥梁的整体或大比例模型，试件自重数十吨。这一段的设备是大型液压振动台阵——公开资料里，同济大学多功能振动台实验室由两台 70 吨主台和两台 30 吨边台组成、可拼成线形或矩形台阵；北京建筑大学的台阵实验室有四台 5 m×5 m 振动台，单台载荷 60 吨、频率范围 0.1–100 Hz、水平加速度最大 1.5g。这类设施投资以亿计，集中在高校和科研院所，以开放共享方式服务重大工程课题。
设备级抗震鉴定与体验应用：试验对象是变电设备、机电设备、储能柜、通信机柜等非结构构件，或面向公众的地震体验平台。试件通常在数吨以内、台面 1–3 米级，加速度与频段要求由鉴定标准给定。这一段中小型振动台即可承接，电动伺服六自由度平台是可行路线——不需要液压站，实验室部署和维护成本低一个量级。
| 维度 | 足尺 / 大缩尺结构试验 | 设备级抗震鉴定与体验 |
|---|---|---|
| 试验对象 | 建筑、桥梁整体或大比例模型 | 变电 / 机电设备、非结构构件、人员体验 |
| 试件量级 | 数十吨 | 数吨以内 |
| 台面 | 5 m 级，可多台组阵 | 1–3 m 级 |
| 设备形态 | 大型液压振动台阵 | 中小型振动台，电动六自由度可行 |
| 建设主体 | 高校、科研院所（亿级投资） | 企业实验室、检测机构、场馆可自建 |
| 获取方式 | 排队委托、课题合作 | 自建或委托，周期可控 |
足尺结构试验与设备抗震鉴定差着一个量级：前者是 5 米台面、数十吨载荷、亿级投资的液压台阵，后者中小台面即可承接。把设备级需求错投到结构级设施上，代价是排队周期和试验费用；反过来把结构试验压到小台上，则根本做不了。
三、设备抗震鉴定的标准与试验要求
设备级抗震试验不是”晃一晃看坏不坏”，而是按标准组织的鉴定流程。以变电类设备国际通行的 IEEE 693（2018 版）为例，公开条文的关键要求包括：
- 鉴定等级：按高、中、低三个地震等级组织，高、中等级分别对应水平零周期加速度（ZPA）1.0g 与 0.5g；
- 试验流程：时程试验前后各做一次正弦扫频（用于确认试件动力特性在试验中未发生显著变化）；
- 强震段时长：时程试验的强震段不少于 20 秒，上升与衰减段不计入；
- 台的构型:时程试验可在三轴台或双轴台（一个水平方向加竖直方向）上进行；
- 频率下限：输入运动的频谱须覆盖到要求反应谱 1.1 Hz 的下角点频率。
通用设备的地震试验方法可参考 IEC 60068-3-3；国内建筑与结构试验按 JGJ/T 101《建筑抗震试验规程》组织。不同行业（电力、通信、核电、轨道交通）各有引用体系，投标或送检前先确认甲方认可的标准版本与等级。
IEEE 693 的高、中鉴定等级对应水平 ZPA 1.0g 与 0.5g，时程试验强震段不少于 20 秒、前后各做一次正弦扫频——设备抗震鉴定是按标准组织的流程，台的加速度、频段和台面能力都由标准倒推。
对选台的直接含义是：标准决定台的指标。目标标准的 ZPA、反应谱频段、强震段时长和试件质量确定后，台面尺寸、载荷、行程、速度与加速度包络就可以倒推出来——脱离目标标准谈”要一台地震台”，规格无从收敛。
四、六自由度平台在这个领域的位置
电动伺服六自由度平台进入地震模拟，承接的是第二个量级的需求，典型有三类：
设备与非结构构件的抗震鉴定：试件数吨以内、按 IEEE 693 / IEC 60068-3-3 等标准做时程与扫频试验。电动平台的优势是波形复现的可重复性、无液压站的部署条件和更低的运行维护成本；试验频段上限受电动缸行程-速度特性约束，选型时按目标标准的反应谱频段核对包络，超出包络的高频段需求应转向专用液压或电磁台。
研究与教学中的地震复现：结构健康监测算法验证、隔震支座性能研究、防灾教学演示——试件缩尺后量级不大，但需要开放接口导入自定义波形、可编程试验脚本和数据同步采集。
科普馆地震体验：技术上同样是加速度时程回放，但载荷是人员，验收重点从波形精度转向体感真实度、内容同步和安全边界（加速度限值、约束方式、急停与复位流程）。历史地震波形经幅值缩放后回放，让公众在安全范围内感受真实地震的时间过程，是防灾科普设施的常见配置。
彦控的平台按载荷级别组织，单机标准载荷覆盖 50 KG 至 10 吨，多机同步组阵按 40 吨级项目评估；地震模拟类项目的台面、载荷、行程与频段配置按目标标准和试验大纲确认。
五、选型清单
按顺序确认这几件事，规格自然收敛：
- 试验对象与量级：足尺结构（找高校台阵委托）还是设备级 / 体验级（可自建）？——先定量级，再谈选台。
- 目标标准与等级：IEEE 693 / IEC 60068-3-3 / JGJ/T 101 或行业标准，哪个版本、哪个等级？ZPA、反应谱和强震段时长由此确定。
- 试件参数：重量、尺寸、重心高度、安装方式——决定台面尺寸、载荷与抗倾覆能力。
- 方向数：标准要求单轴、双轴还是三轴？是否需要摇摆分量或完整六自由度？
- 波形与控制：用标准波、实测记录还是人工合成波？是否需要迭代复现与反应谱包络校验？
- 数据与验收：加速度测点布置、采样与判据；体验类项目改为安全边界与内容同步验收。
- 场地条件：基础承载、供电（电动台无需液压站）、隔振与噪声约束。
试验频段更高、以随机振动与耐久为主的需求，属于振动试验的常规范畴，入口见振动试验方案；抗震试验的方案边界与推荐配置见抗震试验方案页。
延伸阅读
- 抗震试验方案 —— 地震模拟与抗震鉴定的方案边界与推荐配置
- 电池包振动测试与六自由度振动台 —— 同源的时程复现技术在道路谱再现里的应用
- 六自由度平台适合哪些应用场景 —— 从任务特征判断是否需要六自由度
参考资料
- IEEE Std 693-2018, IEEE Recommended Practice for Seismic Design of Substations
- IEC 60068-3-3, Environmental Testing — Guidance: Seismic Test Methods for Equipments
- 同济大学多功能振动台实验室，实验室介绍（两台 70 t 主台与两台 30 t 边台台阵）
- 北京建筑大学大型多功能振动台阵实验室，实验室简介（四台 5 m×5 m、单台 60 t、0.1–100 Hz）
- JGJ/T 101-2015，《建筑抗震试验规程》
