六自由度平台选型指南

一、选型不是先问载荷

六自由度平台选型，是把一个应用任务拆成可确认的工程边界：平台上承载什么、需要多大运动幅度、运动要多快、现场怎么部署、上位机怎么接入。只问“能承载多少公斤”很容易选错，因为同样重量的负载，在不同重心、不同行程、不同频响要求下，可能对应完全不同的平台段位。

载荷是选型入口，不是选型结论。真正决定平台方案的，是载荷、重心、行程、速度、接口和现场条件共同形成的边界。

采购阶段常见的误区，是把六自由度平台当成一台“按吨位购买”的设备：设备重多少，就找一个额定载荷更大的型号。这个思路对静态承重设备可以成立，但对运动平台不够。平台不是把负载放上去就结束，它还要在六个方向同时做位姿变化，负载重心越高、偏心越大、运动幅度越大，六支电缸承受的瞬时力和结构裕量就越敏感。

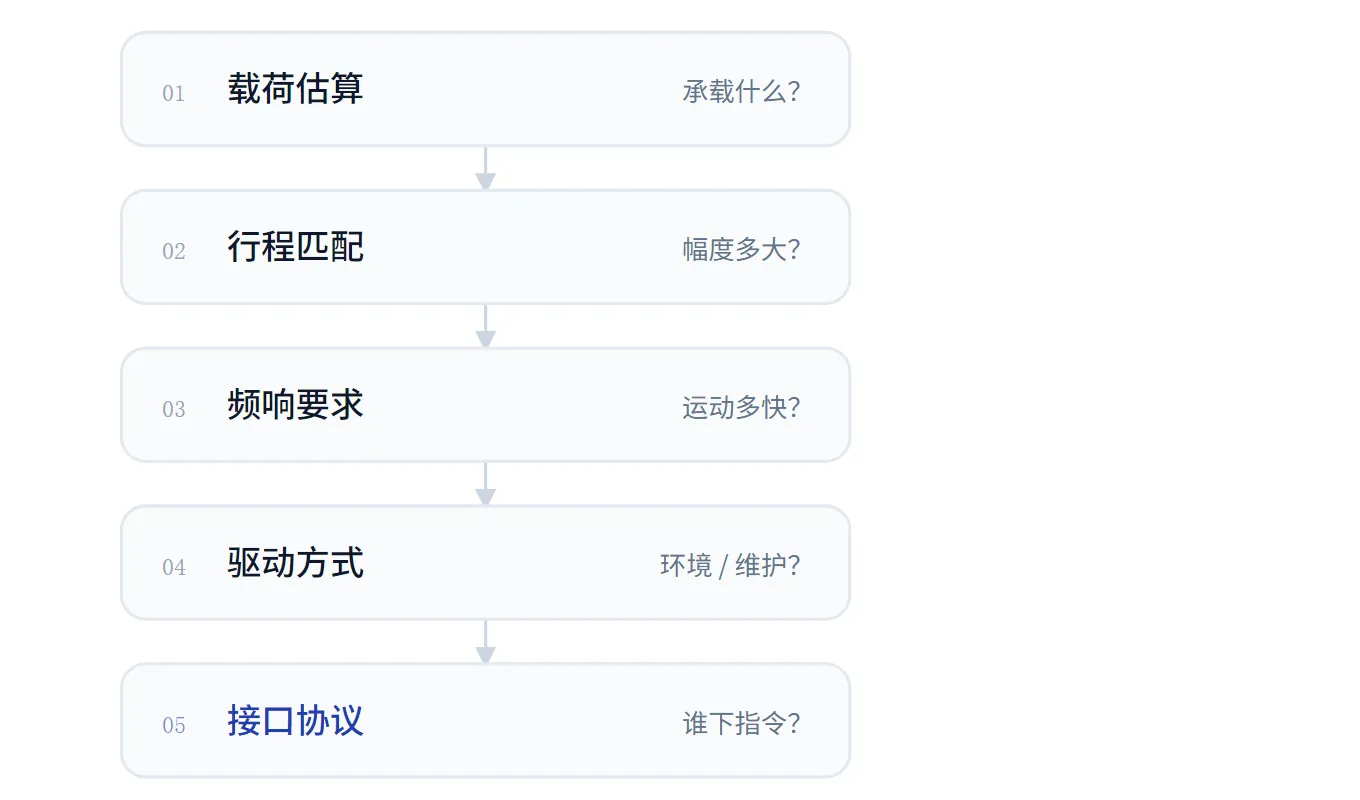

更合理的做法，是先按任务回答 5 个问题：

1. 平台之上要承载什么？（载荷估算）
2. 运动幅度多大？（行程匹配）
3. 运动多快？（频响要求）
4. 现场环境与维护怎么要求？（驱动方式）
5. 谁来下指令？（控制接口）

这 5 个问题不是表格填空，而是一个收敛过程。前两个问题决定机械本体的大致段位，第三个问题决定平台更偏“大行程体感”还是“小行程高刚度”，第四个问题影响电动、液压和现场维护方式，第五个问题决定后期能不能顺利接入仿真软件、试验系统或上位机。

车辆动力学和仿真领域通常把运动拆成 3 个平移和 3 个转动，例如前后、左右、上下，以及滚转、俯仰、偏航。ISO 8855:2011 这类车辆动力学术语标准也用坐标系来定义这些运动方向。对六自由度平台来说，选型的核心不是“有没有 6 个自由度”，而是这 6 个自由度在你的载荷、幅度和速度要求下，能不能稳定、可控地完成任务。

所以本文不从型号表开始，而是按工程师做方案的顺序展开：先确认承载边界，再确认运动边界，再看频响、驱动和接口，最后把需求落到彦控 YK 的产品段位。这样做的好处是，客户和工程师讨论的是同一组条件，而不是各自理解一套“型号参数”。

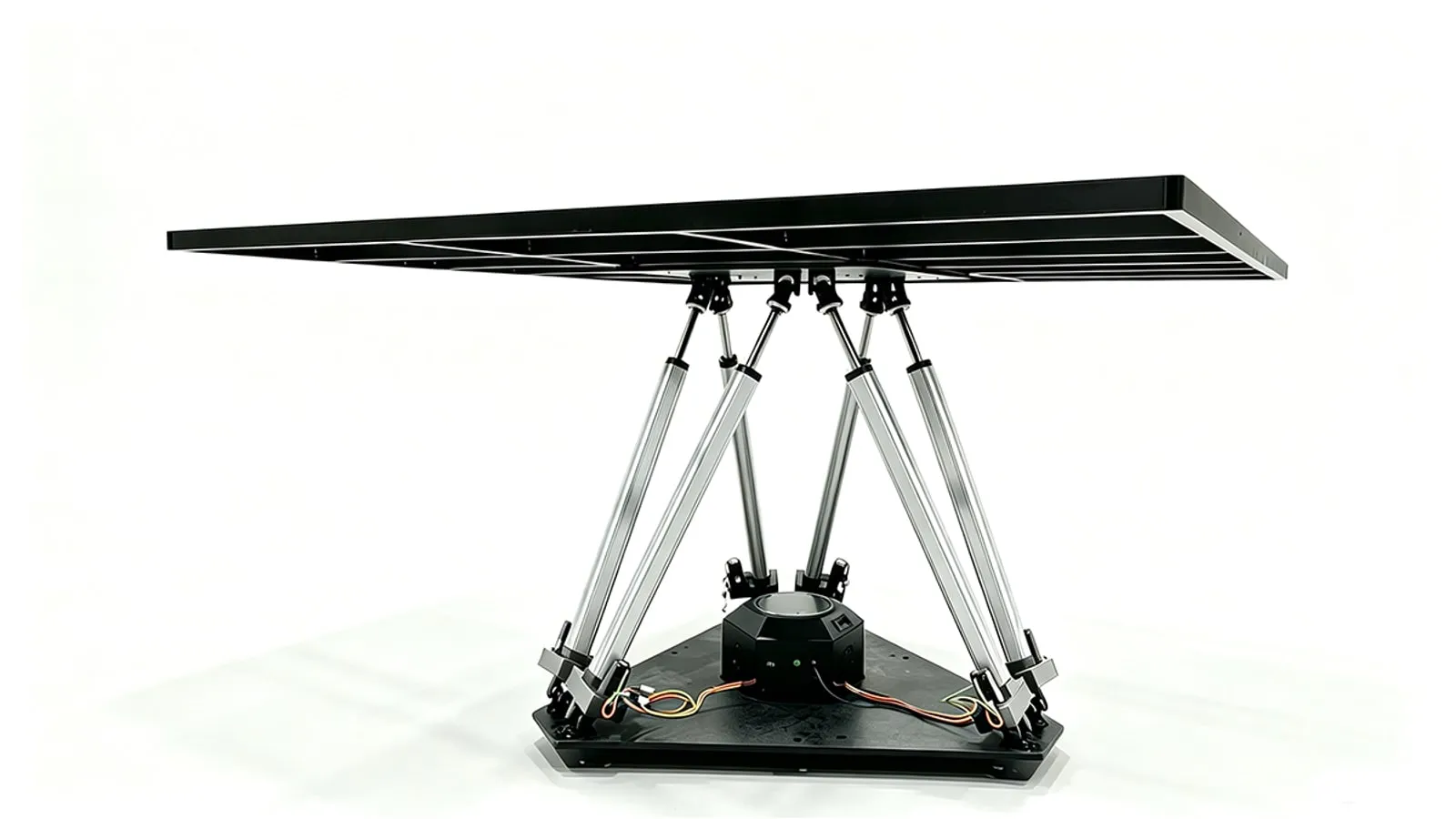

二、先定义平台上承载什么

载荷估算的第一步，不是给出一个“设备净重”，而是把平台上方所有会跟着运动的东西列完整。六自由度平台承受的是一个整体负载：设备本体、人员、座椅、夹具、线缆、外壳、显示系统、配重、传感器，以及未来可能加装的部件，都要进入选型边界。

很多项目一开始只报“驾驶舱重量”或“被测件重量”，这会漏掉两个关键变量：一是附件重量，二是重心位置。附件重量会让实际载荷高于净重；重心位置会改变六支电缸的受力分配。同样是 500 KG 的负载，低矮、居中的夹具和高重心、偏置的座舱，对平台结构和驱动的要求完全不同。

可以按下面这个顺序整理载荷信息：

这里的重点是“完整”，不是“夸大”。把所有可能的重量都写上去，并不等于一定要选大一档；工程师会结合运动幅度、速度、使用频次和结构布局评估余量。真正危险的是漏报：台面上后来多了一个外壳、一套显示系统或一组配重，平台虽然能动，但姿态范围、速度或长期稳定性被迫让步。

对客户来说，最实用的做法是准备一张简单清单：每个部件的重量、安装位置、是否固定、是否后续可能增加。如果暂时没有精确 CAD 或三维模型，也可以先给出外形尺寸、安装草图和大致重心判断。这样工程师可以先判断项目落在轻型、中型还是重型段位，再决定是否需要进一步核算。

如果载荷本身已经接近某个段位上限，更要提前说明运动任务。用于展示体验的座舱、用于道路谱再现的电池包夹具、用于结构试验的刚性工装，对平台的动态要求不同。选型不是把所有项目都推向更大载荷，而是避免“静态能承载、动态不好用”的情况。

三、再确认运动幅度和姿态范围

确认载荷之后，第二个要说清的是运动边界。六自由度平台不是只有升降一个方向，它同时涉及三个平移和三个旋转：横移、纵移、升降，以及滚转、俯仰、偏航。选型时只报“需要升降多少”，往往会漏掉真正影响结构尺寸和电缸行程的姿态范围。

例如驾驶模拟项目通常关心俯仰、滚转和低频体感；振动试验项目更关心小幅、高频、刚度和夹具；飞行或舰艇模拟会更关注座舱姿态、视景同步和安全边界。它们都叫六自由度平台，但运动幅度的重点并不一样。

这也是为什么“给我做大一点”不是一个完整需求。对体感模拟来说，过大的机械行程未必能转化为更真实的体感；控制算法、视景同步和运动洗出同样重要。对振动试验来说，过大的行程反而可能不是优势，因为这类项目往往更看重刚度、频率范围和长时间稳定运行。

在方案阶段，建议把运动幅度拆成两类信息：

1. 必须达到的动作：例如座舱最大俯仰角、被测件需要的升降位移、某个试验动作的姿态范围。
2. 希望保留的余量：例如后续增加内容、换更重夹具、扩展到更强体感或更复杂轨迹。

前者决定平台必须满足的底线，后者决定方案是否要预留空间。两者要分开说，不能都写成“越大越好”。工程师真正需要判断的是：在给定载荷和重心下，这些运动幅度是否还能保持合适的速度、刚度和安全边界。

四、频响决定平台类型

频响可以理解为平台对快速变化指令的跟随能力。它不是一个孤立指标，而是和载荷、行程、结构刚度、驱动能力、控制策略一起决定平台能做什么。很多选型问题表面是在问“能不能动得更快”，实际是在问：平台要复现体感运动，还是要做试验级的连续激励。

这里最容易混淆的是两类需求：

• 体感模拟：驾驶、飞行、文旅体验更关注低频姿态和加速度线索，目标是让人感到“像”，不一定追求很高频率。
• 测试验证：振动、道路谱、结构姿态试验更关注可重复、可记录、可验收的输入，频响和刚度要求通常更严格。

大行程和高频响很难同时无限放大。选型时先判断项目更需要“大幅度体感”，还是“小幅度、高刚度、可重复的试验输入”。

可以按下面方式初步判断：

频响还会反过来约束前一章的运动幅度。对同一平台来说，越大的位移和姿态角，通常越难保持高频响应；越重、越高、越偏心的负载，也会让高频动作更敏感。因此工程师评估方案时，会把“要多快”和“要动多大”放在一起看，而不是分别给两个最大值。

如果项目有明确试验标准、道路谱、波形文件或仿真系统输出，最好在选型阶段就说明来源、格式和验收方式。若只是“想做更真实的体感”，则需要先把应用目标说清楚：是驾驶加减速、飞行姿态、波浪摇摆、道路颠簸，还是内容同步的动感效果。不同目标对应的频响边界不一样。

这一章的结论很简单：频响不是越高越好，够用并且可验收才重要。对采购来说，最该避免的是同时要求“大载荷、大行程、高频响、低成本、低维护”，却没有说明项目真正优先级。选型阶段先排优先级，方案才不会变成互相矛盾的指标堆叠。

五、驱动方式要看场地和维护

驱动方式不是选型的第一步，但会影响后期部署、维护和使用体验。六自由度平台常见路线是伺服电动缸和液压驱动：前者更适合室内、实验室、教学、研发和商业空间，后者在部分超大载荷、强冲击或已有液压配套的重型试验场景中仍有位置。

这不是“谁完全替代谁”的问题，而是看项目的优先级。客户如果更关心安装便利、维护简化、洁净环境和软件集成，通常会优先评估电动方案；如果项目本身就是重型试验系统，现场已有液压站、油源和维护团队，液压路线也可能更顺手。

在彦控的产品体系里，当前官网主要围绕电动六自由度平台组织：单机标准段位覆盖 50 KG-10 t，大负载定制和多机同步项目按场景单独确认。对多数模拟训练、教学科研、文旅体验、研发试验和中重载非标项目，先评估电动方案更符合部署和维护逻辑。

如果项目已经明确是超重载、强冲击或大型液压试验系统，则应在立项阶段把现场条件、油源系统、维护能力和验收要求一起列出来。后续可以单独参考电动与液压方案对比文章；在本选型流程里，只需要先判断驱动方式是否会成为项目约束。

六、接口决定后期集成成本

六自由度平台不是孤立运行的设备。很多项目里，它要接收仿真软件、试验系统、游戏引擎、VR 内容、数据采集系统或客户自研上位机的指令。接口如果前期没说清，后期联调会比机械选型更耗时间。

先分清两层：客户侧要确认的是 TCP、UDP、WebSocket、HTTP 这类应用层接口；控制器与伺服之间的内部总线由系统封装，客户通常不需要直接处理。把这两层混在一起，会让采购阶段的问题跑偏。

常见接口可以按集成方式理解：

彦控控制器可按项目开放上述应用层接口，便于跨平台、跨语言集成。具体采用哪一种，不只看技术偏好，还要看你的系统怎么产生运动命令：是连续推流、按动作触发、按试验步骤执行，还是只需要状态监控。

接口选型还要提前确认 4 件事：

1. 谁是主控：平台控制器主动运行轨迹，还是外部系统实时下发位姿。
2. 数据节奏：是低频命令、连续轨迹，还是和视景 / 采集系统同步的实时流。
3. 异常处理：通信中断、数据越界、急停、限位触发时，平台如何进入安全状态。
4. 验收口径：接口字段、刷新方式、日志和测试脚本在什么时候固化。

这些内容不需要在官网公开成完整协议手册，但必须在项目接口文档里固定。对采购来说，只要在前期把上位机类型、软件环境、数据来源和联调责任讲清楚，后期集成成本就会低很多。

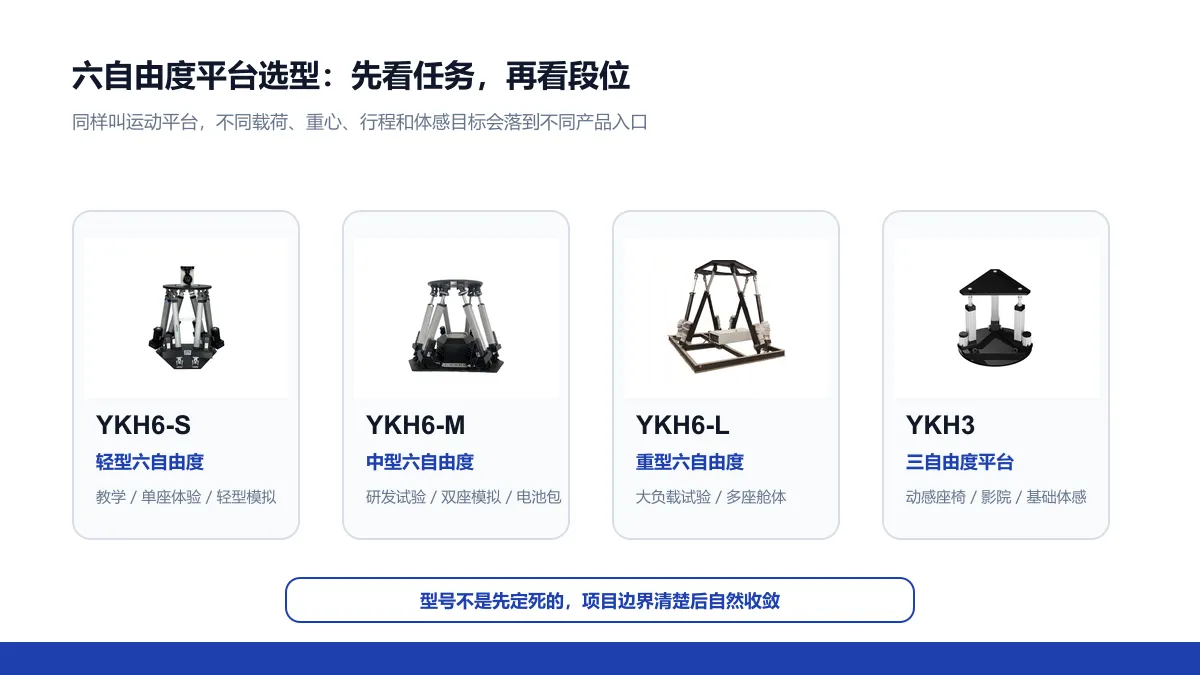

七、把需求落到产品段位

前面几章确认的是工程边界：承载什么、运动幅度多大、频响优先级是什么、驱动方式有没有现场约束、接口怎么接。到了这一步，才适合把需求落到产品段位。

彦控官网的产品不是按一个个固定 SKU 售卖，而是按载荷段位和应用方向组织。段位的作用，是帮客户先找到讨论入口；具体台面尺寸、行程、姿态范围、速度、接口和安全配置，仍要按项目技术协议确认。

当前官网公开口径是：单机标准段位覆盖 50 KG-10 t；大负载定制已交付 15 t；多机同步组阵可按 40 t 级项目评估。这里的载荷口径不能简单相加，也不能把单缸推力直接等同为平台额定载荷。平台额定载荷始终和位姿、重心、动态包络、结构形式和安全边界有关。

如果你不确定从哪个入口看起，可以按这个顺序判断：

1. 需要完整六自由度姿态和体感，先看 YK6 系列。
2. 只需要升降、俯仰、滚转等三自由度效果，先看 YK3 系列。
3. 载荷、安装方式或结构形态超出常规段位，先看特殊形态与定制能力。
4. 项目已经有明确场景，比如驾驶模拟、振动试验、波浪补偿，优先看对应方案页，再回到产品段位。

八、询价前准备这张清单

如果你还不知道该选哪一档平台，不需要先把型号定死。更有效的做法，是把下面这些信息准备出来，让工程师判断项目边界。信息越完整，方案越不容易在后期反复。

一份好的选型需求，不是把参数写得越大越好，而是把真实工况、必须满足的动作和可以协商的余量分开。

如果资料暂时不完整，也可以先给出应用场景、承载物、估算重量和期望动作。工程师会先判断大致段位，再告诉你哪些信息需要补充。对非标定制项目来说，这比直接问“多少钱一台”更有效，因为价格和方案都取决于前面这些边界。
