视轴稳定，是主动稳定里专门稳”指向”的一支：船随波浪晃动，光电设备或雷达的瞄准线（视轴）要相对目标保持不动，成像才不糊、跟踪才不丢。它和波浪补偿、登乘补偿共享同一个功能内核——用运动传感器感知载体运动、驱动作动器反向抵消——差别只在补偿维持的是作业端的位置，视轴稳定维持的是载荷的指向。理解这层分工，就能看懂船载光电和雷达为什么要一套专门的稳定系统。
一、船在动，视轴如何钉住目标
海上的光电和雷达面对一个和吊装、登乘同源的问题：载体在动，而作业端要相对外部保持稳定。只是这里的”作业端”不是钩头也不是舷梯，而是一条看不见的瞄准线——相机光轴、激光指向、雷达波束的中心。船一晃，这条线就从目标上滑开，图像拖影、目标出框、回波信噪比下降。
解决它的思路和波浪补偿完全一致：不让船不动，而是让视轴”反着船动”。系统实时测出载体的角运动，驱动稳定机构产生一个反向的角位移，把船的晃动从视轴上减掉，让瞄准线相对目标（或相对惯性空间）保持指向不变。
视轴稳定与波浪补偿是同一功能的两种应用——都是感知载体运动、反向抵消。补偿维持作业端的位置，视轴稳定维持瞄准线的指向。
这套”感知—反解—反向作动”的回路，机理在波浪补偿与主动稳定原理里已经讲透，这里不再重复。本文只讲视轴稳定这一支特有的东西：它稳的是角度不是位置，量级是微弧度不是米，因此在架构和指标上和位姿补偿分道扬镳。
二、稳指向与稳位姿的分工
海上运动控制里，“稳”分两类，对应两种完全不同的工程实现。
稳位姿（波浪补偿、登乘补偿、甲板补偿）：维持作业端相对外部目标的位置或物理连接。人要从船走到塔、载荷要落到平台，作业端的三维位置必须稳住。这是米级、低频、大位移的补偿，靠液压缸或六自由度平台产生大行程运动。
稳指向（视轴稳定）：维持载荷瞄准线的角度。相机、激光、雷达波束只要指向对，本体在小范围内平移一点无所谓——决定成像清晰度的是角度抖动，不是平移。这是微弧度级、高带宽、小角度的稳定，靠陀螺稳定云台和快速反射镜产生精细的角修正。
| 维度 | 稳位姿（补偿） | 稳指向（视轴稳定） |
|---|---|---|
| 稳的对象 | 作业端的三维位置 / 连接 | 瞄准线的角度指向 |
| 量级 | 米级位移 | 微弧度级角度 |
| 频段 | 低频（波浪主频 0.05–0.3 Hz） | 宽频（含结构振动、机械抖动） |
| 典型机构 | 液压缸、六自由度并联平台 | 陀螺稳定云台、快速反射镜 |
| 典型载荷 | 人员、被吊物、甲板设备 | 光电传感器、激光、雷达天线 |
看一个稳定需求，先分清它属于哪一类：要稳住”东西在哪”，还是稳住”往哪看”。搞错了，选的机构从量级到带宽都对不上。

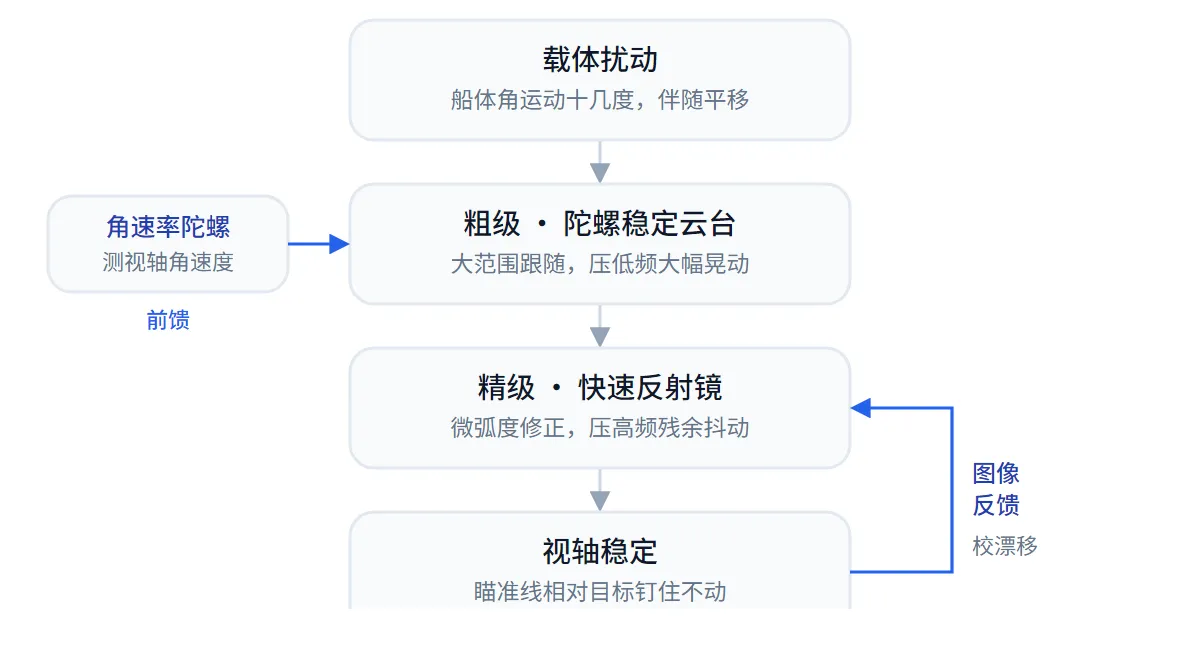

三、粗精两级稳定架构
视轴稳定的难点，是要同时覆盖大角度范围和高精度——船的晃动幅度可以到十几度，而成像要求的残余抖动却在微弧度级，两者相差好几个数量级。一套机构很难兼顾，所以精密视轴稳定普遍采用粗精两级架构。
粗级——陀螺稳定云台：把光电或雷达载荷装在二轴或三轴框架（云台）上，每个框架轴上装角速率陀螺，直接测量视轴的角速度。控制系统据此驱动框架电机，反向抵消载体的角运动，在大范围内让视轴跟随目标、压住船体的大幅晃动。这一级解决”范围”和”跟得上”。
精级——快速反射镜（FSM）：在光路里放一面可快速偏转的小反射镜，用压电或音圈驱动，在很小的角度内做高带宽修正。云台压不住的高频残余抖动，由反射镜在微弧度尺度补掉。这一级解决”精度”和”高频”。
两级之外，还有两个提精度的手段：
- 扰动前馈：不等误差出现，先用陀螺或惯性单元测出载体扰动，直接算出反向修正量提前加进去。这和主动波浪补偿里的前馈是同一个思想——测得到的扰动就别等它变成误差。
- 图像反馈闭环：用成像传感器直接测出目标在视场里的偏移，反算视轴误差,构成最外层的闭环，校正陀螺积分漂移等慢变误差。
大范围靠陀螺稳定云台，高精度靠快速反射镜，慢漂移靠图像反馈——三层各管一段频率，合起来才把视轴从十几度的船晃里稳到微弧度。
四、扰动隔离度与控制带宽
视轴稳定的效果，最终落到两个可核查的指标上。
扰动隔离度（isolation / disturbance rejection）：衡量系统把多少载体扰动挡在了视轴之外，本质是输入扰动幅值与残余抖动幅值之比。比值越高，稳得越干净。它不是一个单一数字，而是随频率变化的曲线——低频段隔离度高（容易压），到系统带宽附近隔离能力下降。
控制带宽：决定系统能有效抑制的扰动频率上限。带宽越高，能压住的扰动频段越宽。船载环境的扰动频率跨度大——波浪引起的低频摇摆、机械传动的中频振动、结构共振的高频抖动都有，所以视轴稳定既要低频隔离度高，又要带宽足够覆盖高频扰动。快速反射镜之所以必要，正因为它的带宽远高于机械云台，能补掉云台够不着的高频段。
评估一个视轴稳定方案，隔离度和带宽要一起看，还要绑定扰动环境：脱离载体扰动谱谈”稳定精度多少微弧度”没有意义，同一套系统在平静海况和恶劣海况下的残余抖动可以差一个量级。这一点和六自由度平台精度指标里”指标必须绑定工况”是同一个道理。
五、二三轴云台与六自由度并联的取舍
一个常见的误解，是把六自由度并联平台当成视轴稳定的通用答案。事实上，多数光电、雷达视轴稳定用的是二轴或三轴陀螺稳定云台，不是六自由度平台——云台结构紧凑、转动惯量小、带宽高，正好匹配”稳指向”要的高带宽小角度。这是主流，也应该是默认选择。
六自由度并联平台在视轴稳定里有它的位置，但那是另一类场景：
- 大型、多传感器共架的重型载荷：当稳定的不是一个相机，而是光电、雷达、天线共架的一整组重型设备，小云台扛不动，需要一个承载能力强、刚度高的并联平台做基座。
- 要同时隔离平移运动：云台只稳转动（俯仰、横滚、偏航），船体的升沉、横荡这些平移它管不了。当传感器对平移也敏感（如需要稳定的基线、或长焦下的平移视差），就需要六自由度平台把六个自由度的载体运动都隔离掉。
- 基座级稳定 + 云台精指向的组合：六自由度平台在下面做大载荷、含平移的基座稳定，把整组传感器的载体运动大幅抵消；云台在上面做小角度高带宽的精指向。两级分工，各取所长。
| 维度 | 二 / 三轴陀螺云台 | 六自由度并联平台 |
|---|---|---|
| 稳定自由度 | 2–3 个转动 | 6 个（3 平移 + 3 转动） |
| 隔离平移 | 否 | 是 |
| 带宽 | 高，适合精指向 | 中，适合基座级稳定 |
| 载荷 | 轻到中（单传感器为主） | 大（多传感器共架、重型） |
| 典型角色 | 视轴稳定主力 | 大载荷基座稳定 / 与云台组合 |
彦控的六自由度平台在这一层的角色，是大载荷、含平移的基座级稳定——当船载稳定需求超出云台的承载和自由度、需要把整个传感器组的载体运动（含升沉横荡）一起隔离时，用并联平台做基座。承载能力按型号（单机标准载荷可到 10 t 级，大载荷定制更高），具体配置随载荷、稳定精度和接口按项目确认。它不替代云台，而是补上云台够不着的”重”和”平移”。
六、选型清单
把前面的取舍收成一张采购前要问清的清单：
- 稳的是指向还是位姿：要稳瞄准线的角度（视轴稳定），还是稳作业端的位置（波浪补偿）？——这决定用云台体系还是补偿平台体系。
- 载荷有多重、几个传感器：单个轻量传感器（云台），还是多传感器共架的重型设备（评估六自由度基座）？
- 要不要隔离平移：只需稳转动，还是升沉、横荡这些平移也要隔离？
- 精度与带宽指标：目标残余抖动多少（微弧度 / 角秒）、要压住多高频率的扰动？——务必绑定载体扰动谱和海况。
- 传感与接口：用什么测扰动（陀螺 / 惯性单元）、是否要图像反馈闭环、控制接口怎么对接。
- 验收工况：在什么海况、什么扰动谱下验收稳定精度——脱离工况的精度值不可比。
几条边界先讲清：
- 精度是工况的函数。公开文献里精级视轴稳定可达微弧度量级，但那是特定架构和扰动环境下的值，不能直接套到别的载体和海况上。
- 云台是主流，六自由度是补充。别把并联平台当视轴稳定的默认答案——多数场景云台更合适；六自由度平台的价值在大载荷、多传感器共架和平移隔离。
- 方案按项目定。载荷、精度、带宽、接口和验收工况不同，配置就不同，选型边界以技术协议为准。
