电动缸选型要看哪些边界

一、先把“电动缸”当成一套执行系统

很多电动缸询价从一句“需要多大推力”开始。推力当然重要，但如果只看最大推力，很容易选出一支静态状态能推动负载、实际运行却不稳定的电动缸。

电动缸不是电机、丝杠和推杆的简单拼装。它把电机的旋转运动转换成直线运动，并通过驱动器、传感器和控制系统完成位置、速度或推力控制。真正的选型对象，是一套具体工况下的直线执行系统。

电动缸选型的关键，不是把样本里的最大参数挑出来，而是把真实工作点说清楚。

从结构上看，伺服电动缸通常要同时看驱动电机、减速或直连结构、丝杠 / 螺母传动、推杆与缸体、导向与安装端、编码器或限位反馈，以及驱动器和上位控制接口。不同厂家的结构组合会不同，但选型逻辑一致：机械端要能承受工况，控制端要能稳定执行目标动作。

这里也要把伺服电动缸和普通电动推杆分开看。电动推杆更适合简单伸缩、开合或升降动作，选型重点通常是推拉能力、行程和安装空间；伺服电动缸则更强调可编程位置、速度、推力控制和反馈闭环，适合需要轨迹控制、多轴同步或接入上位系统的设备。两者不是绝对高低关系，而是控制要求和工况边界不同。

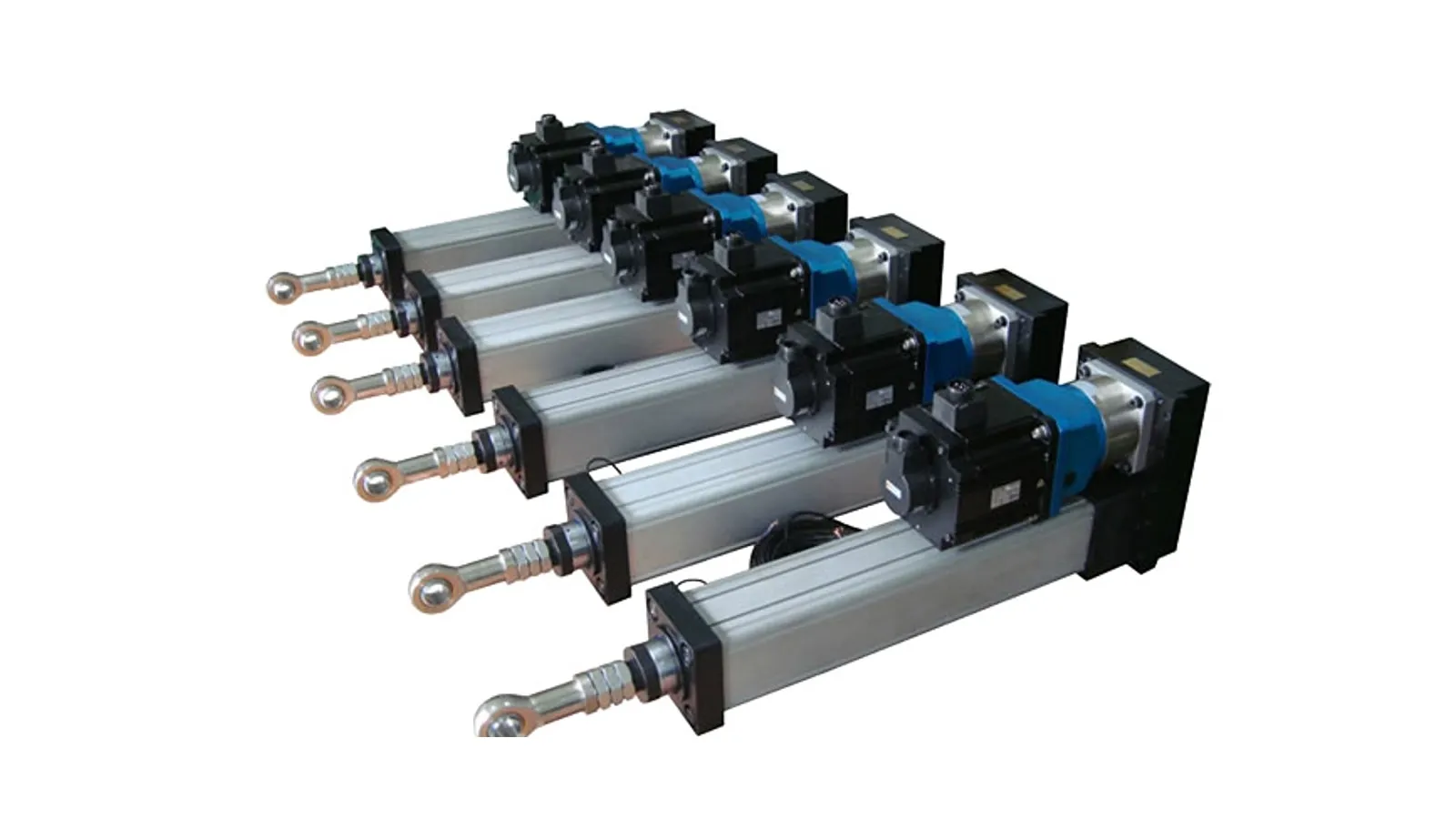

伺服电动缸本体示意。选型时不要只看最大推力，还要把速度、行程、工作制、安装方式和控制接口放在同一个工况里判断。

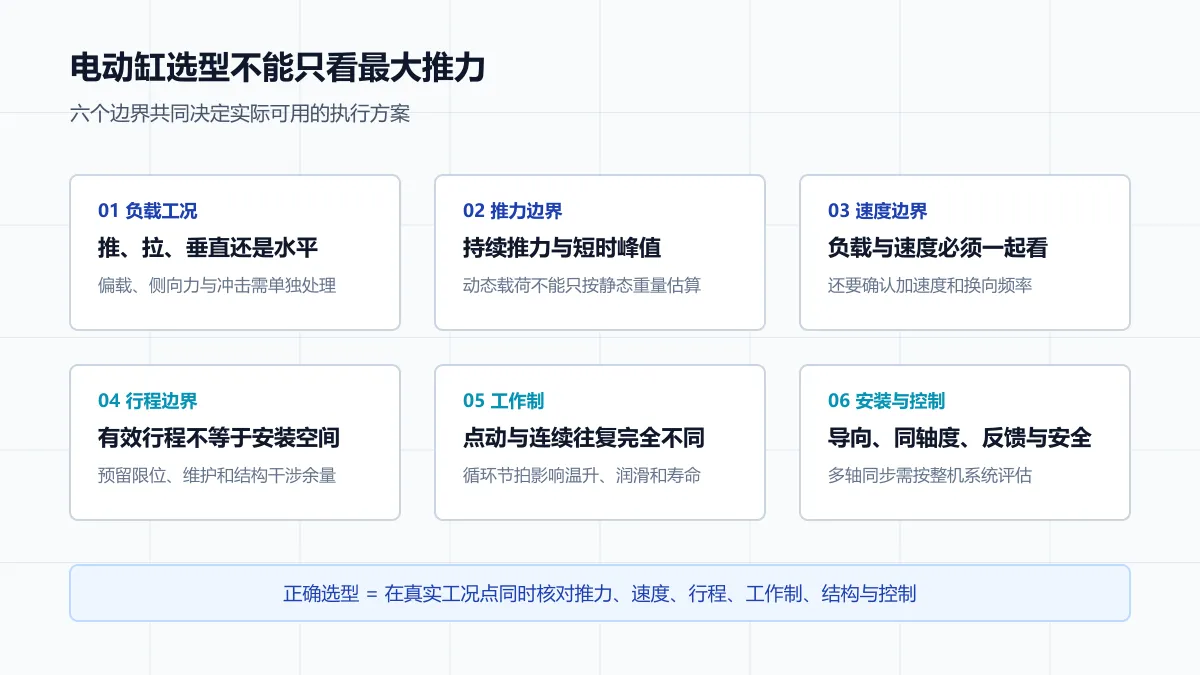

这篇文章把电动缸选型拆成六个边界：负载工况、推力能力、速度、行程、工作制、安装与控制。对六自由度运动平台这类多轴同步设备来说，还要进一步看整体机构和运动学边界。

二、负载不是一个孤立重量

只写一个负载重量，不能直接等同于“电动缸需要输出某个固定推力”。电动缸实际承受的载荷，与安装方向、运动方向、加速度、摩擦、机构传动关系和外部冲击有关。

水平推动、垂直提升和倾斜安装，即使负载质量相同，对电动缸的要求也不同。沟通方案时，至少应说明：

• 电动缸是水平、垂直还是倾斜安装；
• 主要承受推力、拉力还是双向载荷；
• 负载质量以及与电动缸之间的连接方式；
• 是否存在偏载、侧向力、弯矩或冲击；
• 启停、换向和急停时的动态要求。

电动缸适合承受轴向载荷。明显的侧向力通常应由导轨、滑台或其他结构承担，而不是让推杆兼任导向件。这个问题在自动化设备里常见，在运动平台里也同样重要：平台结构应把不该由单缸承担的力，通过机构几何和铰接方式释放掉。

三、最大推力、持续推力和动态推力不是一回事

产品资料里的最大推力，通常不能代表电动缸可以在任意速度和任意时间内持续输出这个力。实际选型应区分：

• 启动或短时峰值需要多大推力；
• 正常运行时需要多大持续推力；
• 加速、减速和换向时是否出现更高动态载荷；
• 电机、丝杠、轴承和缸体能否长期承受该工况；
• 需要的是位置控制、速度控制，还是推力 / 压力相关控制。

如果项目需要频繁往复或长时间运行，持续能力往往比短时最大值更重要。只按峰值推力选型，可能在低频点动时没有问题，连续运行后却出现温升、寿命或保护停机问题。

对六自由度平台来说，单缸推力还不能简单乘以六。平台承载能力和当前姿态、重心位置、杆长组合、铰点布局都有关。整机选型应看平台额定载荷和工作空间，而不是只看某一支电动缸的样本参数。

四、速度和推力必须放在同一个工况点里看

电动缸并不是在所有速度下都能输出相同推力。电机转速、扭矩特性、丝杠导程、减速结构和供电条件共同决定速度与推力的组合。

提高速度通常会改变可用推力、发热和机械寿命；追求大推力时，也可能需要牺牲速度或增加结构尺寸。因此，比“最高速度是多少”更有用的问题是：

• 在目标负载下需要达到多大速度；
• 加速到目标速度允许用多长时间；
• 是否需要快速换向；
• 动作是偶尔执行，还是连续周期运行；
• 速度变化是否需要跟随外部控制器或仿真软件。

选型应核对真实工作点，而不是分别比较最大推力和最高速度两个孤立参数。对于仿真、振动、道路谱回放或体感平台，速度还要和轨迹频率、响应滞后、控制周期一起看。

五、行程不仅决定长度，也影响稳定性

行程越大，电动缸的总长度、安装空间和丝杠稳定性要求通常越高。除了有效行程，还需要预留：

• 机械限位和安全余量；
• 安装、拆卸和维护空间；
• 电缆弯曲及运动空间；
• 负载在极限位置的结构干涉余量；
• 原点、工作位和异常复位位置。

对长行程、较大推力或高速运动工况，还要关注丝杠临界转速、推杆稳定性和安装同轴度。不能只确认“能不能伸到”，还要确认整个行程内是否能稳定运行。

六自由度平台尤其不能只看单缸行程。平台的实际工作空间由六支电动缸共同决定，同一个单缸行程，在不同平台几何下会得到不同的平移、俯仰、横滚和偏航能力。选型时应把目标姿态组合放进整机工作空间里校核。

六、工作制决定温升、润滑和寿命

同一支电动缸执行一次动作和每分钟重复运行多次，属于完全不同的工况。建议明确：

• 每个循环的运动距离和时间；
• 每分钟或每小时运行多少次；
• 连续运行多长时间；
• 中间是否有停机散热时间；
• 环境温度、粉尘、湿度和洁净度要求。

工作制会影响电机温升、驱动器容量、丝杠润滑和整机寿命。频繁往复、高速运行和长时间保持负载，都需要分别评估。

如果设备需要长周期稳定运行，维护便利性也应提前考虑，包括润滑位置、易损件更换、状态检查方式和现场停机维护窗口。电动缸维护量通常低于液压系统，但不等于不需要维护。

七、安装方式与控制接口要在早期确认

电动缸安装不当，会把原本应该由机构承担的弯矩和侧向力传递给推杆和丝杠。常见需要确认的内容包括：

• 缸体和推杆端采用固定、铰接还是耳轴安装；
• 机构是否另有直线导向；
• 安装面能否保证同轴度；
• 电机和减速结构是否与现场空间干涉；
• 原点、限位和绝对位置如何建立。

控制方面也不能等机械安装结束后再考虑。需要提前确认：

• 只做点位动作，还是连续轨迹控制；
• 使用本地控制器、PLC 还是上位机；
• 是否需要位置、速度或推力模式；
• 是否需要多轴同步；
• 急停、限位和通信中断时如何处理。

在六自由度运动平台中，六支电动缸不是独立随意运行，而是根据目标位姿同步改变长度。此时除了单缸参数，还要核对运动学边界、同步控制、组合姿态和整机安全策略。

YKH6-M 中型六自由度平台。整机选型应看平台几何、工作空间和同步控制，不应把单缸推力简单相加。

八、一个更有效的需求清单

准备电动缸方案时，可以先整理以下信息：

这些信息通常比只提供“推力和行程”更接近真实工况，也更容易比较不同方案。

电动缸、液压缸和气缸并不存在对所有项目都成立的绝对优劣。电动缸适合需要可编程位置控制、数字化集成、洁净环境和较低维护量的场景；超大推力、强冲击或已有成熟液压配套的项目，仍应客观评估液压方案。

如果问题进一步进入六自由度平台驱动方式，可以继续看 电动与液压六自由度平台怎么选；如果要做整机选型，则建议从 六自由度平台选型指南 开始确认载荷、重心、行程、频响和接口。
